商品の詳細:
お支払配送条件:
|
| Altitude: | ≤1000m. | 定位電圧: | 24のKV |
|---|---|---|---|
| 定数周波数: | 50/60 Hz | 定数短時間耐電 (4S、r.m.s): | 20,25,31,5,40 kA |
| 定数ピーク 抵抗電流 (ピーク): | 50,63,80,100 kA | ||
| ハイライト: | 空気隔離式外れるスイッチ装置,金属で覆われた外れるスイッチ,空気隔離されたメタルコーティングスイッチ |
||

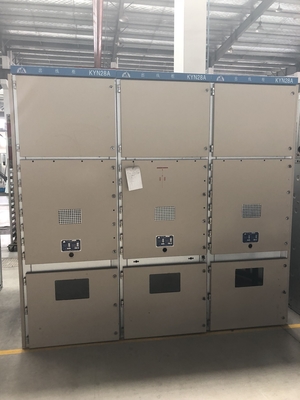

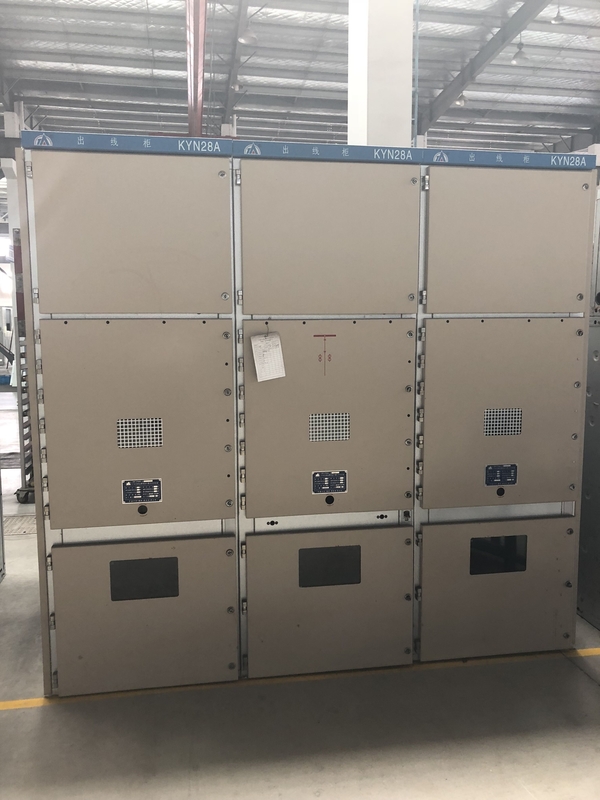

KYN28 A-24 Air-Insulated Metal-Clad Withdrawable Switchgear (hereinafter referred to as KYN28A switchgear or switchgear) is a complete set of distribution equipment for 15~24kV three-phase AC single busbar and single busbar segmented system主に発電所,サブステーション,工業および鉱山企業,高層ビルで使用されます.また,電力を受信・配布する制御,保護,監視ライン
KYN28Aスイッチギアには,IEC298,GB3906などの規格の要件を満たしており,負荷でスイッチブレーカーを押したり引きたりするのを防ぐための相互ロック機能があります.断路器を意外に開けて閉めるのを防ぐこと, 接続スイッチが閉ざされた状態にあるとき,断路器の閉じるのを防止し,電源コンパクトに偶然入るのを防ぎます.充電時,アーススイッチが不意に閉まるのを防ぐこと.
KYN28Aスイッチギア (KYN28A switchgear) は,中央に設置された小型化,金属で覆われた,空気隔離されたスイッチギアである.中央に設置されたハンドカートの異なる用途に応じて,以下に分けることができる:断路器の手動車,コンタクターハンドカート,ロードスイッチハンドカート,隔離ハンドカート,PTハンドカート,計測ハンドカート,ファイューズハンドカート,下部PTハンドカート,下部雷検ハンドカートなど.メインスイッチは,国内外メーカーからの真空断路器,例えばVS1 (VTD6) で装備することができます.高性能の配送装置です この装置は
KYN28 スイッチガイヤの設計および製造は,次の規格に準拠する.
GB/T3906 3.6kV~40.5kV AC 金属コーティングスイッチ装置と制御装置
GB/T11022 高電圧スイッチ装置および制御装置に関する標準に関する共通技術要件
GB/T1984 高電圧交流断路器
DL/T404 3.6kV~40.5kV AC 金属コーティングスイッチ装置と制御装置
IEC62271-200 AC メタルコーティングスイッチ機器と制御装置,名電圧1kV以上,および52kV以下
IEC62271-100 高圧スイッチ装置と制御装置 - 第100部分:交流電流断路
| ポイント | ユニット | パラメータ | |
| 定数電圧 | KV | 24 | |
| 定数隔熱レベル |
電源周波数 抵抗電圧 1分 (地相/隔離割れ) |
KV | 65/79 年 |
|
閃電パルス 抵抗電圧 (地相/隔離割れ) |
KV | 125/145 | |
| 定数周波数 | Hz | 50/60 | |
| メインバスバーの電流量 | A について | 630,1250,1600,2000,2500,3150 | |
| 支線バスバーの電流量 | A について | 630,1250,1600,2000,2500,3150 | |
| 定数短時間耐電 (4S,r.m.s) | kA | 20,25,31.5,40 | |
| 定数ピーク 抵抗電流 (ピーク) | kA | 50,63,80,100 | |
| 保護程度 | 収納物:IP4X | ||
