| 絶縁されたタイプ: | 絶縁されるSF6ガス | 定格電圧: | 12のkV |
|---|---|---|---|
| 評価される破損の流れ: | 31.5kA | ||
| ハイライト: | GIは絶縁された開閉装置にガスを供給します,中間の電圧開閉装置 |
||

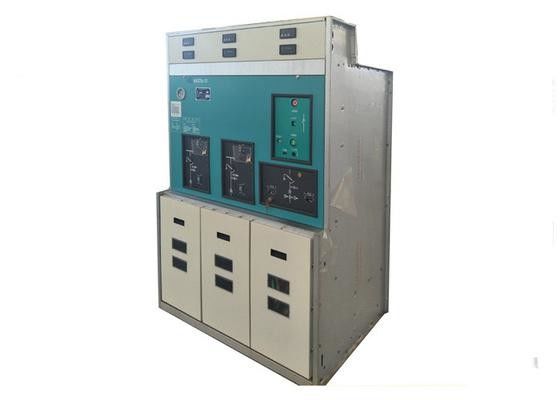

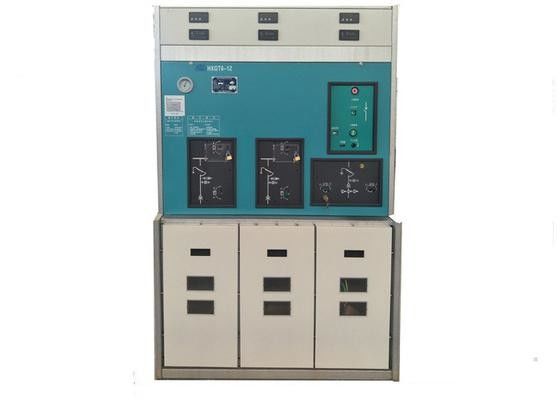

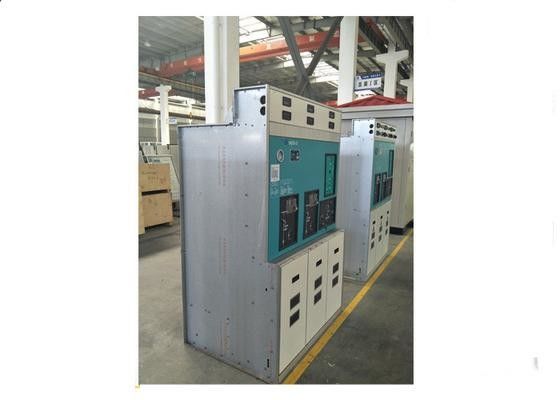

SF6ガスによって絶縁されるリング主要な単位金属12のKVの-エンクロージャの開閉装置
概観
HXGT6 （XGN58） - 12 SF6リング主要な単位の開閉装置は（以下「RMUと」言われる私達の国家の実際の電源の状態に基づいて私達の会社によって）設計され、開発されます。それは新しい世代屋内10kV MVの電気電気器具で、都市格子変形および構造で適用することができますプロダクトはタイプ テストに服従し、検査を依託して、性能の索引はIEC 298"の条件をAC金属によって閉められている開閉装置」満たします。それは環境および天候によって影響を及ぼさないで小さい容積、低い重量、簡単な操作、安全使用、高い信頼性および手入れ不要の利点を処理します。
開閉装置は金属のエンクロージャのすべての主要な回路を密封するで、アークの消灯および絶縁材媒体としてSF6ガスを取ります一種の合成の器具。それはリング ネットワークの電源のために適して、倍は10kV MVの電源ネットワークの電源を放射します。それは末端の電源でも使用されます。リング ネットワークの電源の使用が原因で電源、それの信頼性を特に使用されます電力配分および制御のためにミネラル植物、住宅区域、学校、公園で、等高めます。さらに、便利な関係および取付けのために、小さい容積、それは第一次側面の高圧装置としてサブステーションでも使用されます。
条件を整備して下さい
A. Altitudeの≤1000m（海水位の上で）;
B.周囲温度:-25ºC~+40ºC;
C.風速の≤34m/s
D.点は規則的に絶妙な振動がないべきです。
基本的な技術的な変数
| S/N | 項目 | 単位 | 変数 |
| 1 | 評価される電圧 | kV | 12 |
| 2 | 評価される頻度 | Hz | 50 |
| 3 | 定格負荷スイッチ流れ | A | 630 |
| 4 | 評価される主要な回路の短時間の抵抗現在の（r.m.s） 3s | ka | 20 |
| 5 | 評価される主要な回路の動的流れ（ピーク） | ka | 50 |
| 6 | 流れ（ピーク）を作る評価される主要な回路 | ka | 50 |
| 7 | 流れを壊す評価される活動的な負荷 | A | 630 |
| 8 | 流れを壊す評価される閉じたループ | A | 630 |
| 9 | 流れを壊す5%の評価される活動的な負荷 | A | 31.5 |
| 10 | 満たす評価されるケーブル流れを壊します | A | 10 |
| 11 | 評価される変圧器の正価格販売破損の流れ | A | 1600kVA変圧器の正価格販売流れ |
| 12 | 流れを壊す評価されるヒューズ | ka | 31.5 |
| 13 | 評価される移動流れ | A | 1500 |
| 14 | 時を壊す全能力 | 時 | 100 |
| 15 | 機械生命 | 時 | 10000 |
| 16 | 開いたギャップを渡る段階間の地球への1min力頻度抵抗電圧、 | kV | 42/48 |
| 17 | 開いたギャップを渡る段階間の地球への電光衝動抵抗電圧、 | kV | 75/85 |
| 18 | SF6ガスの評価される電圧（ゲージ圧は20℃はです） | Mpa | 0.04 |
| 19 | SF6年次ガスの漏出率 | ≤0.2% | |
| 20 | モーター操作上の電源、電圧 | V | DC48、AC220、110 |
| 21 | 最後のモーター流れ | A | 0.5 |
| 22 | 開始流れ | A | 2.5 |
HVのヒューズの技術的な変数
| S/N | 評価される電圧 | 評価されるヒューズの流れ | Fusantの評価される流れ | 評価される破損の流れ |
| XRNT | 12 | 40 | 6.3 10 16 20 25 31.5 40 | 31.5 |
| 100 | 50 63 71 80 100 | 31.5 | ||
| 125 | 125 | 31.5 |
