商品の詳細:
お支払配送条件:
|
| シェル材料: | アルミ合金 | 定数電流: | 250A |
|---|---|---|---|
| 定数電圧: | 40.5KV(24KV) | 適用範囲: | 発電所,トランスフォーマーサブステーションなど |
| ハイライト: | 高圧電気開閉装置,ガスによって絶縁される開閉装置 |
||

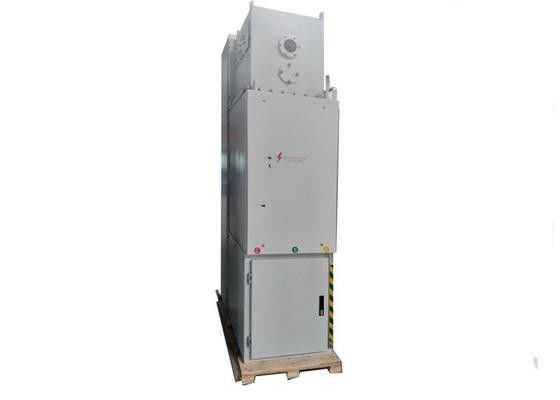

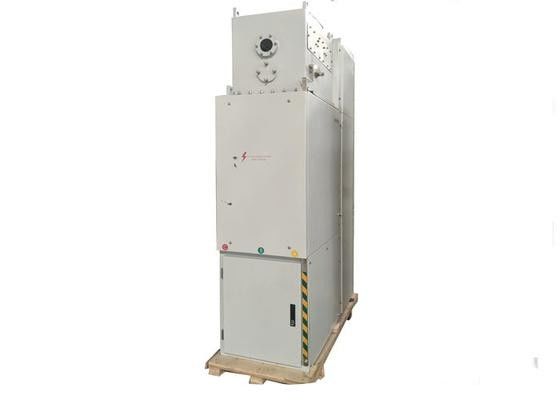

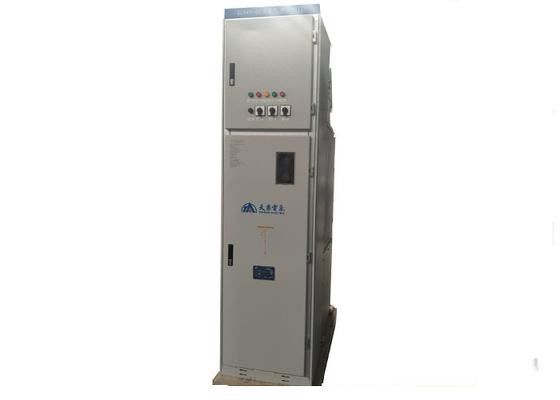

室内ガス隔離室 メタル - コーティングスイッチ機器 C - GIS
概要
XGN49-40.5 室内ガス隔熱用金属覆いスイッチ装置 (以下"スイッチ装置"と称される)C-GIS) は,中国電力産業連盟ロングユアン電力研究所の技術導入に基づいて研究・開発・製造された高技術製品です.
運転環境:
空気温: 最大: +40 分,最小: -25 分 (平均は24 時間で35 分を超えない)
海面上の高度: <= 3000m
空気の湿度: 24時間間の平均相対湿度が95%を超えず,月間平均相対湿度が90%を超えず,24時間間で測定された平均水蒸気圧は 2 度を超えない.平均水蒸気圧は1ヶ月あたり1.8kPaを超えない.
頻繁に強い振動がない
二次システムのインダクション電磁気干渉範囲は1.6kVを超えない.
上記から除外された条件は,製造者と交渉する必要があります.
パラメータ
| ポイント | ユニット | パラメータ | |
| 定数電圧 | kV | 40.5 | |
| 定数電流 | A について | 5~1250 | |
| 定数周波数 | Hz | 50 | |
| 定位電源周波数 抵抗電圧 (1分) | 段階から段階,段階から地球 | kV | 95 |
| 隔離距離 | 110 | ||
| レーティング 稲妻衝動 抵抗電圧 | 段階から段階,段階から地球 | kV | 185 |
| 隔離距離 | 215 | ||
| 1分電源周波数 補助制御回路の電圧に対応する | V | 2000 | |
| 短路断断電電量 (実用値) | kA | 20 25 31 について5 | |
| 定数短回路発生電流 (ピーク時間) | kA | 50 63 80 | |
| 定数短時間 耐電流 | kA | 20 25 31 について5 | |
| 定数ピーク 抵抗電流 | kA | 50 63 80 | |
| 定数短回路保持時間 | s | 4 | |
| 保護の程度 | IP67/IP4X | ||
| 各段階主回路抵抗 | μΩ | ≤250 | |
| SF6ガスの名指圧 (20°C) | MPa | 0.05 | |
| SF6ガスの最小圧力 (20°C) | MPa | 0.02 | |
| SF6ガスの年間損失率 | % | ≤1 | |
| 補助制御回路の定位電圧 | V | DC110/220,AC220 | |
| 寸法 (幅×深さ×高さ) | mm | (600~1200) ×1400×2650 | |
画像
