商品の詳細:
お支払配送条件:
|
| 高度: | 海面から1000mまで | 頻度: | 50(60)HZ |
|---|---|---|---|
| 保護等級: | IP4X,IP2X | 応用: | 電源送電・配給 |
| 定格電流: | 630、1250、2000A | 色: | 保留中 |
| ハイライト: | 高圧電気開閉装置,ガスによって絶縁される開閉装置 |
||

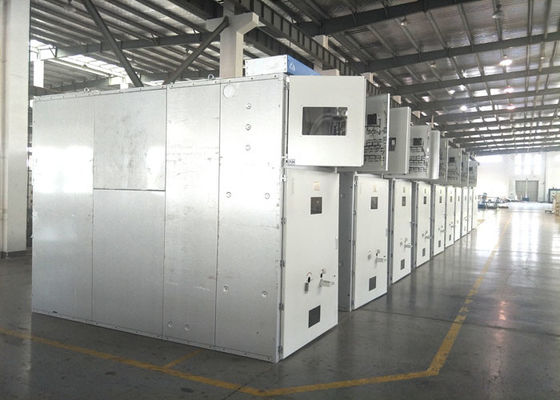

のKYN61-40.5(Z) 空気絶縁金属被覆開閉装置は、高電圧、引き出し可能な AC 開閉装置であり、三相、50Hz、40.5kV 配電システム。包括的なサービスを提供します保護、制御、監視産業用および商用電力ネットワーク向けの機能。
これ金属被覆引き出し式開閉装置高い信頼性と動作の安全性が要求される中電圧一次配電アプリケーションの屋内設置に適しています。
KYN61-40.5(Z) スイッチギヤは、次の条件下で信頼性の高い動作ができるように設計されています。
| 状態 | 要件 |
|---|---|
| 周囲温度 | -15℃～+40℃ |
| 高度 | 海抜 1000m 以下 |
| 相対湿度 | 1 日の平均 ≤ 95%;月平均 ≤ 90% |
| 震度 | マグニチュード 8 以下 |
| 腐食性・引火性ガス | なし |
| 水蒸気 | なし |
| 頻繁に激しい振動が発生する | なし |
注記：ご要望に応じてカスタマイズ製品も承ります。
40.5kV一次配電に最適– 中電圧グリッドの要件を満たします
統合された保護、制御、監視– 完全な電源管理ソリューション
国際規格に準拠– 発電所、変電所、産業施設に最適
| いいえ。 | パラメータ | ユニット | 価値 |
|---|---|---|---|
| 1 | 定格電圧 | kV | 40.5 |
| 2 | 定格電流 | あ | 1250、1600、2000 |
| 3 | 定格周波数 | Hz | 50 |
| 4 | 定格短時間耐電流 | kA | 20、25、31.5 |
| 5 | 定格ピーク耐電流 | kA | 50、63、80 |
| 6 | 定格電源周波数耐電圧 | kV | 95 / 1分 |
| 7 | 定格雷インパルス耐電圧 | kV | 185 |
| 8 | 定格短絡時間 | S | 4 |
| 9 | 保護の程度 | – | IP3X |
| いいえ。 | パラメータ | ユニット | 価値 |
|---|---|---|---|
| 1 | 定格電圧 | kV | 40.5 |
| 2 | 定格周波数 | Hz | 50 |
| 3 | 定格電源周波数耐電圧 | kV | 95 / 1分 |
| 4 | 定格雷インパルス耐電圧 | kV | 185 |
| 5 | 定格電流 | あ | 1250、1600、2000 |
| 6 | 定格短時間耐電流 | kA | 20、25、31.5 |
| 7 | 定格短絡遮断電流 | kA | 20、25、31.5 |
| 8 | 定格ピーク耐電流 | kA | 50、63、80 |
| 9 | 定格短絡時間 | S | 4 |
| 10 | 開館時間 | MS | 30≦t≦60 |
| 11 | 閉店時間 | MS | 50≦t≦100 |
| 12 | 遮断時間（定格短絡遮断電流） | サイクル | 20 |
| 13 | 機械的耐久性 | サイクル | 10,000 |
| パラメータ | ユニット | 価値 |
|---|---|---|
| 定格動作電圧 – コイル開路 | V | DC220/110、AC220/110 |
| 定格動作電圧 – 投入コイル | V | DC220/110、AC220/110 |
| 定格動作電流 – 開放コイル | あ | 0.96(220V)、1.05(110V) |
| 定格動作電流 – 投入コイル | あ | 0.96(220V)、1.05(110V) |
| エネルギーを蓄えたモーターのパワー | W | 230 |
| 蓄電モーターの定格電圧 | V | DC220/110、AC220/110 |
| エネルギーを蓄える期間 | S | ≤ 12 |
のKYN61-40.5(Z) メタルクラッド引き出し式交流高電圧開閉装置以下の分野で広く使用されています。
発電所（発電所）
変電所（一次配電）
産業設備（鉄鋼、石油化学、セメント）
大型商業ビル
鉱業およびインフラストラクチャープロジェクト
Q: KYN61-40.5 開閉装置の定格電圧はいくらですか?
A: 定格電圧は40.5kV。
Q: 定格周波数は何ですか?
A: 定格周波数は50Hz。
Q: 利用可能な定格電流のオプションは何ですか?
A: 利用可能なオプションは次のとおりです。1250A、1600A、2000A。
Q: 保護等級 (IP 等級) はどの程度ですか?
A: 保護等級はIP3X。
Q: 真空遮断器の機械的耐久性はどのくらいですか?
A: 機械的耐久性は10,000サイクル。
Q: バネ作動機構のエネルギー蓄積時間はどのくらいですか?
A: エネルギー貯蔵期間は≤ 12秒。
