素材: | ステンレス鋼 | タイプ: | 配電箱の電気箱 |
---|---|---|---|
アプリケーション: | 送電 | 評価される容量: | 2000/1000KVA |
定格電圧: | 40.5kV | 接続の記号: | DYn11 か Yyn0 |
ハイライト: | 包まれた変圧器のサブステーション,電力配分のサブステーション |

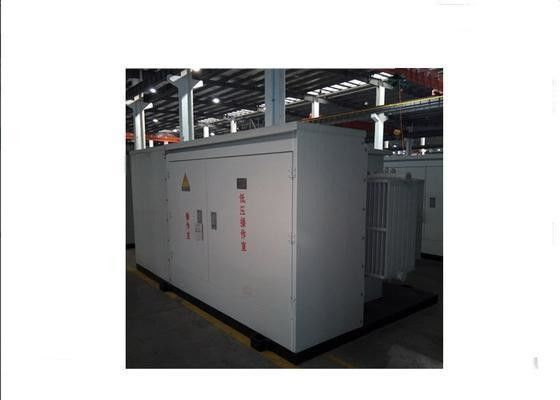

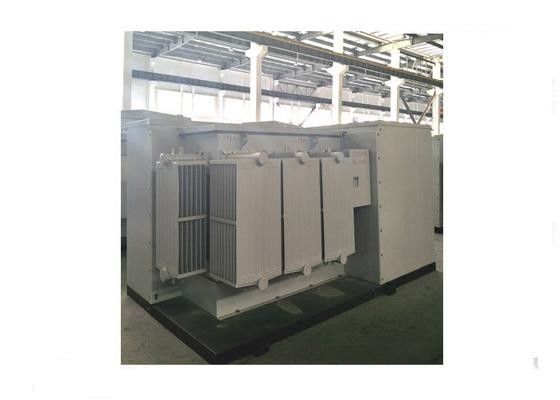

アメリカのタイプ サブステーション、プレインストールされた密集した太陽/PVの変圧器の場所
概観:
ZGS-Z.G-/35シリーズ太陽結合された変圧器のサブステーションは昇圧変圧器、HVの現在の限られたヒューズ、負荷スイッチ、LVスイッチおよび関連の付属装置を統合する特別な電力設備です。それは11kVにPV力モーターによって作り出される0.69kV電圧を変形させ、風力の大ぞろい装置の理想的な装置である35KVケーブル回路を通して電気を出力しました。
製品の機能:
フレームワークは一緒に溶接されて鋼鉄が鉄骨構造、フレームの外側受け取りますアルミ合金の版、特別なペンキの層を、作りますそれを持っています強い機械特性、耐食性の性能をです。
鋼板が付いている全構造のための結合されたsubstaionは、3比較的独立した小さい部屋に、namedly高圧部屋、変圧器の部屋仕切られ、低圧のchmberは、開いた、自動ドアとすべてに長くつく各部屋開きます。すべてのまわりのハウジングの上に高温に熱-温度が装備されている絶縁層、内部および湿気の制御装置--が、合わせることができますあり、高圧区域の厳しい気候変動は、キャビネットの安定性の温度を作り、内部露を防ぎ、器具の耐用年数を延ばすために、箱の安定性および信頼性を改善します。
オイル浸る低損失、低温の上昇、低雑音、完全なシールの自由な維持またはエポキシ樹脂insulationdryタイプ変圧器が付いている変圧器は、十分にThの環境、actuall操作に有利なlaodの条件上の短期負荷に会うためにエネルギーを節約するために具体化します。
サービスのための正常な包囲された条件:
1. 高度は2000mの内にあります;
2. 周囲温度の範囲は次のとおりです:-40ºC~+40ºC;
3. 屋外の風速は超過しません35m/sを;
4. 相対湿度:毎日の平均の価値は95%の月例平均値90%を超過しません;
5. サービス環境:火災や爆発の危険、深刻な五番目、化学腐食および激しい振動無しに場所に取付けられている。
6. サービスのための上記の正常な包囲された条件を超越しなさい時、ユーザーは私達と解決するために交渉できます。
40.5kVオイルによって浸される負荷スイッチの変数
項目 | 単位 | 変数 | ||
評価される電圧 | KV |
40.5Kv |
||
評価される流れ | A | 315 | 630 | |
評価される頻度 | Hz | 50 | ||
評価される短絡の抵抗の流れ | kA/2s | 12.5 | 20 | |
評価されるピーク抵抗の流れ | ka | 31.5 | 50 | |
機械持久力 | 時 | >2000年 | ||
1つの最低力の抵抗電圧(段階に段階、段階に地球) | kV | 95 | ||
電光衝動のレベル(段階に段階、段階に地球) | KV |
185 |
