商品の詳細:
お支払配送条件:
|
| 定格電圧: | 12/24KV | 定格電流: | 630A |
|---|---|---|---|
| シェル材質: | ステンレス鋼 | 高度: | ≤1000m |
| 定格周波数: | 50Hz | 価格: | To be pending |
| ハイライト: | 包まれた変圧器のサブステーション,電力配分のサブステーション |
||

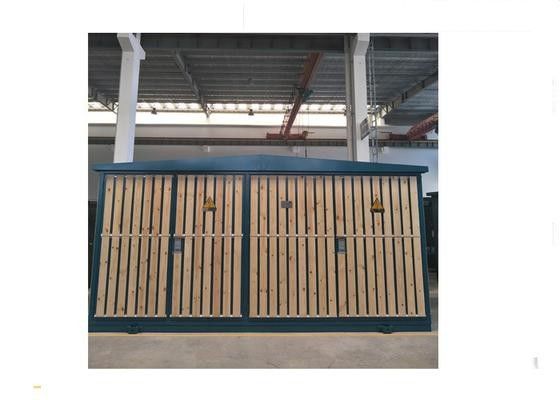

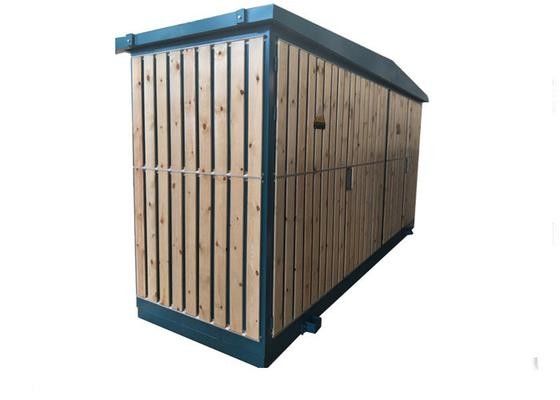

についてDFT6-12/24シリーズケーブルブランチボックス設計された新しい世代の屋外電源装置です.12kVと24kVの電力網ケーブルシステム設計された電力受容と配給信頼性の高いケーブル接続,分岐,および屋外環境での転送機能を提供します.
コンパクトな構造と美学的に魅力的な囲みリングメインユニット (RMU) のケーブルブランチボックス特に 適した場所設置面積が限られているそして高い環境要求含め:
DFT6-12/24シリーズは,以下に使用される.
これは屋外配送計箱次の条件で信頼性の高い動作のために設計されていること.
| パラメータ | 価値 |
|---|---|
| 高さ | 海面上1000m以下 |
| 環境温度 | -25°C ~ +40°C |
| 風速 | ≤ 34 m/s |
| 定期的な強い振動 | 違う |
| パラメータ | ユニット | 12kV 値 | 24kV 値 |
|---|---|---|---|
| 定位電圧 | kV | 12 | 24 |
| 定位電流 | A について | 630 | 630 |
| レーティング 短時間 耐電 | kA/s | 25/2 | 25/2 |
| 定数ピーク 抵抗電流 | kA | 63 | 63 |
| 定数短時間生成電流 | kA/s | 50/2 | 63/2 |
| 1分 電源周波数 電圧に耐える | kV | 42 | 65 |
| 閃電 抵抗 電圧 | kV | 75 | 125 |
| 機械 的 な 耐久 性 | 時数 | 10,000 | 10,000 |
| SF6 ガス圧 (20°C気圧) | MPa | 0.04 | 0.04 |
| 流出率 / 年 | - | ≤1% | ≤1% |
| パラメータ | ユニット | 12kV 値 | 24kV 値 |
|---|---|---|---|
| 定位電圧 | kV | 12 | 24 |
| 定位電流 | A について | ≤630 | ≤630 |
| 適用されるケーブル横断 | mm2 | 25 - 400 | 35 - 400 |
| 接続点抵抗 | μΩ | 40 | 45 |
| 部分的な免除 | Pc/kV | ≤10 / 13 | ≤10 / 21.5 |
| 定位熱安定電圧 | kA/s | 20/3 | 25/2 |
| 定数動力電圧 | kA | 50 | 63 |
| 1分 電源周波数 電圧に耐える | kV | 42 | 65 |
| 閃電 抵抗 電圧 | kV | 75 | 125 |
35需要に応じて,その他にも追加します.
