| 定格電圧: | 13.8/0.4kV | 定格容量: | 2500KVA |
|---|---|---|---|
| タッピング範囲: | ±2x2.5％ | 定格電流: | 104.6/3608.5A |
| 定格周波数: | 60Hz | 絶縁クラス: | あ |
| 標準: | IEEE C57.12 | 冷却方法: | オナン |
| ハイライト: | 包まれた変圧器のサブステーション,電力配分のサブステーション |
||

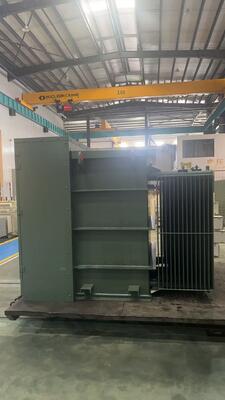

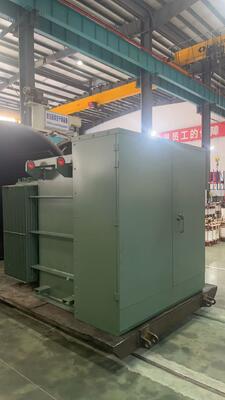

のZGSL-H-2500/13.8-0.4 アメリカンスタイルパッドマウント変圧器は、コンクリートパッド上の屋外設置用に設計された三相油入パッドマウント変圧器です。定格容量は2500 kVA、定格電圧は13.8 kV / 0.4 kV、周波数は60 Hzです。これは、特に北米市場における 60 Hz 電力システムの屋外配電アプリケーションに適しています。
| テスト項目 | 試験結果 | 標準要件 |
|---|---|---|
| 絶縁抵抗 | >2.5GΩ | -- |
| 電圧比エラー | < ±0.5% | ≤ ±0.5% |
| 巻線抵抗アンバランス（HV側） | 0.29% | ≤2% |
| 無負荷損失 | 270W | -- |
| インピーダンス電圧 | 4.70% | -- |
| 負荷損失 | 19828W | -- |
| 変圧器油破壊電圧 | 55.2kV | -- |
答え:パッドマウント変圧器は、地上のコンクリートパッドに設置されるアメリカ式の屋外配電変圧器です。地下には埋められていません。高い保護性能、薄型デザイン、歩きやすい上面が特徴です。
答え:定格容量は、2500kVA、高圧側が 13.8 kV、低圧側が 0.4 kV で、中容量の配電システムに適しています。
答え:冷却方法は、ONAN（オイルナチュラル・エアーナチュラル）、熱放散のためにオイルの自然対流に依存します。追加のファンやポンプが必要ないため、静かな動作と簡単なメンテナンスが実現します。
答え:広く使用されています都市物流ネットワーク、工業団地、複合商業施設、太陽光発電所、風力発電所、空港、港湾、住宅地屋外パッド取り付け設置が必要な場所。
答え:はい。変圧器は次に従ってテストされています。IEEE C57.12標準。絶縁抵抗、電圧比、巻線抵抗、無負荷損失、耐電圧、油質などの試験項目は全て満足しています。適合証明書が付属します。
答え:絶縁クラスは、クラスA、定格周波数は60Hz、60 Hz 電源システム用に特別に設計されています。
答え:総重量は5618kg、 含む1310kg変圧器油（油等級：25#）。
答え:はい。タップ範囲は±2×2.5%、グリッド電圧の変動に柔軟に対応するために 5 つのタップ位置を提供します。
