| 定格電流: | 630 A | 評価される短い時間の絶え間ない時間: | 4 S |
|---|---|---|---|
| 定格電圧: | 36,38,40.5 | GIのエンクロージャの保護等級: | IP67 |
| ハイライト: | ガスによって絶縁される開閉装置,高圧電気開閉装置 |
||

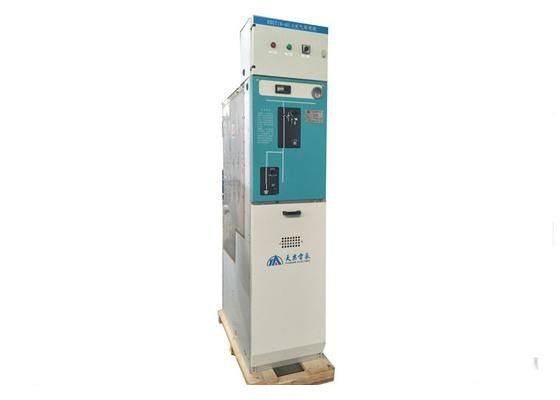

RMUの開閉装置、33Kv/36Kv/40.5KvのSf6高圧開閉装置
概要:
GIは発電所、サブステーション、結合されたサブステーションおよび三相屋内AC単一の母線および50Hzの電力を制御し、受け入れ、配るのに使用される35kVによって評価される電圧の単一の母線を区分すること電力システムのために適しています。
機能設計:
信頼できる:各コンパートメントはそれぞれ監視されましたり及び自身の圧力救助装置があります。
安全:第一次側面の部品は密封状態で、ガスによって満たされるコンパートメントこうして無感覚囲まれ、:大気に、土の&dust。
スペース節約:より小さいフィートは開閉装置の前部ですべての操作を印刷します。
経済的に有効:減らされたスペース及び表面積の条件。長い耐用年数の手入れ不要のガス コンパートメント。
変数:
| いいえ。 | 項目 | 単位 | 変数 | |
| 1 | 評価される電圧 | KV | 33/36/40.5 | |
| 2 | 主要な母線の評価される流れ | A | 400/630 | |
| 3 | 評価される流れ | A | 630A | |
| 4 | 評価される頻度 | HZ | 50 | |
| 5 | 評価される短時間の抵抗の流れ | KA | 20,25 | |
| 6 | 評価される短い時間の絶え間ない時間 | S | 2 | |
| 7 | 評価されるピーク抵抗の流れ | KA | 50,63 | |
| 8 | 流れを作る評価される短絡 | KA | 50,63 | |
| 9 | 流れを壊す評価される活動的な負荷 | A | 630 | |
| 10 | 流れを壊す評価される閉じたループ | A | 630 | |
| 11 | 評価されるケーブル充満破損の流れ | A | 10 | |
| 12 | 評価される接地スイッチ 短時間の抵抗の流れ |
KA | 20 | |
| 13 | スイッチを評価される基づかせています 短絡の持続期間 |
S | 4 | |
| 14 | スイッチを評価される基づかせています ピーク抵抗の流れ |
KA | 50 | |
| 15 | 1min力 頻度抵抗 電圧 |
KV | 段階に地面を段階的に行なう段階:42; 間隔の隔離:48 |
|
| 電光衝動 抵抗電圧 （ピーク値） |
KV | （段階に地面を段階的に行なう段階） 75; （段階に地面を段階的に行なう段階） 85 |
||
| 16 | 主要なループ抵抗 | ≤400 | ||
| 17 | 機械生命 | 負荷スイッチ | 時間 | 5000 |
| 接地スイッチ | 時間 | 2000年 | ||
| 18 | 補助されたループ1min力 頻度抵抗電圧 |
KV | 2 | |
| 19 | SF6評価されるガス圧力 （20ºCゲージ圧） |
Mpa | 0.04 | |
| 20 | SF6ガスの年次漏出率 | <> | ||
| 21 | ガスによって絶縁されるエンクロージャの保護等級 | IP67 | ||
