| 環境: | 屋内 | 定格電流: | 630A |
|---|---|---|---|
| フォーム: | 部分的溶接されたタイプ | 動作電圧: | 高電圧 |
| 適用範囲: | 発電所 | 貝の保護等級: | IP67 |
| ハイライト: | ガスによって絶縁される開閉装置,高圧電気開閉装置 |
||

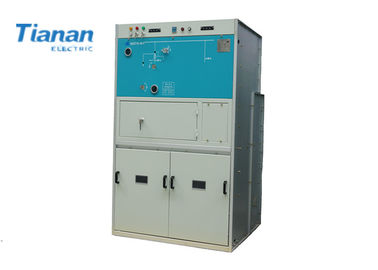

高圧絶縁されるGIのガスによって絶縁される電気開閉装置Sf6 35~40.5KVのHXGTシリーズ
プロダクト概観:
HXGT10は（XN65） - 40.5Z開閉装置金属のエンクロージャのすべての主要な回路のswitchesabdワイヤーを密封し、アーク消え、絶縁媒体としてSF6ガスを使用する合成の器具です。それは単一の放射の電源の元の方法を変えることができる40.5kV電源回路のRMUそして二重放射の電源のために適しています。回路の失敗は起こるとき、電源の信頼性そして照明率を非常に改善する時間の変圧器の回路の供給を元通りにすることができます。プロダクトは高密度電源の負荷があり、ケーブルの供給ネットワークを使用する郊外、か産業および商業地帯のために特に適しています。その間、RMUに風力の箱タイプのサブステーションおよび内部タワーに取付けられていて適している安全な操作、天候の影響、容易な取付け、少し維持およびスペース節約の利点がありません。RMUは母線の延長によって柔軟に結合することができます。
特徴:
a. 負荷スイッチ、負荷スイッチ+fuse合成の器具および遮断器機能単位と装備されていて、機能は非常に完全です。
b. それに多機能の共通箱のタイプがあり、選択、のための外的な母線延長タイプ多数の機構の適用範囲が広い組合せを実現できます。
c.小さい容積、低い重量は、単一1つのための最低の容積500*1000*1750 （mm）です。それは交通機関のために便利で、および取付け運びます。
D.それはスペースの需要が高いがある風力発電機タワーのような場所のために適しています。
e.を使用して、便利な維持安全な、容易な操作は維持なしで30年間開閉装置整備できます。
f.開閉装置は露出された生きている部分なしでomnisealであるように設計され、厳しい環境で長い間動くことができます。
変数:
| 名前 | 単位 | 変数 | |
| 評価される電圧 | kV | 40.5 | 24 |
| 評価される流れ | A | 630 1250 2000 2500 | |
| 評価される頻度 | Hz | 50/60 | |
| 評価される力頻度抵抗電圧（1min） | V | 95 | 65 |
| 評価される電光衝動抵抗電圧 | V | 185 | 125 |
| 流れを壊す評価される短絡 | ka | 20 25 31.5 | |
| 流れを作る評価される短絡 | ka | 50 63 80 | |
| 評価される短時間の抵抗の流れ | ka | 20 25 31.5 | |
| 評価されるピーク抵抗の流れ | ka | 50 63 80 | |
| 短絡の評価される持続期間 | s | 4 | |
| エンクロージャの保護クラス（ガスに満ちたEnclosure/HVのキャビネット） | IP67/IP4X | ||
| 毎段階の主要な回路の抵抗 | μΩ | ≤250 | |
| SF6ガスの評価される操作圧力（20℃のためのゲージ圧） | Mpa | 0.05 | |
| SF6ガスの最低の操作圧力（20℃のためのゲージ圧） | Mpa | 0.02 | |
| SF6ガスの年次ガスの漏出率 | % | ≤1 | |
| 評価される補助回路の操作電圧 | V | DC110/220 | |
| エンクロージャ次元（Width*Depth*Height） | mm | （600~1200） *1400*2500 | |
