商品の詳細:
お支払配送条件:
|
| タイプ: | 配分のメーターで計る箱 | 形式: | 全包装 タイプ |
|---|---|---|---|
| 操作の電圧: | 高電圧 | 貝の保護等級: | IP67 |
| 定数電流: | 1250A | シェル材料: | アルミで覆われた亜鉛板 |
| ハイライト: | 高圧ガスによって絶縁される開閉装置,高圧電気開閉装置 |
||

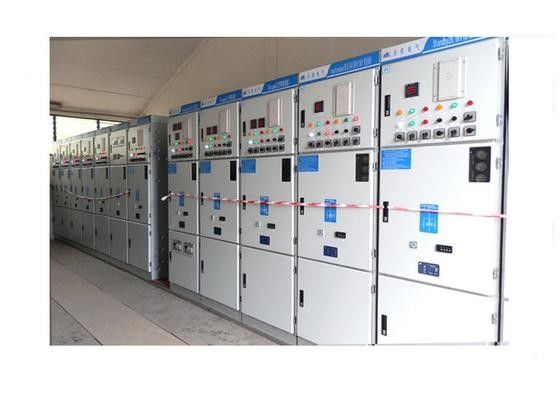

高電圧スイッチ / 33kV 1250A GIS SF6 ガス絶縁スイッチ
概要:
XGN49シリーズ 室内用ガス 絶縁金属スイッチ発電所,サブステーション,コンビネーションサブステーション,電源システムに適しています.これは,50Hz,35kVの定電圧で3相室内交流単流バスバーと断面単流バスバーです.制御するために使用されます電気を受け取り 配給する
速度のパラメータ:
| 定数電圧 | 40.5kV |
| 定数周波数 | 5060Hz |
| 定数電流 | 1250A |
| 定数短路断断電電 | 2531歳5,40kA |
| 定位電流 | 5063,80kA |
| 電力周波数 抵抗電圧 | 95kV (相から相,相から地球) |
| 118kV (隔離クリア間) | |
| レーティング電圧 | 185kV (相から相,相から地球) |
| 215kV (隔離クリア間) | |
| 保護程度 | IP67 (ガスで満たされたコンパートメント) IP4X (LVコンパクト) |
運転環境条件:
空気温: 最大: +40 分,最小: -25 分 (平均は24 時間で35 分を超えない)
海面上の高度: <= 3000m
空気の湿度: 24時間間の平均相対湿度が95%を超えず,月間平均相対湿度が90%を超えず,24時間間で測定された平均水蒸気圧は 2 度を超えない.平均水蒸気圧は1ヶ月あたり1.8kPaを超えない.
頻繁に強い振動がない
二次システムのインダクション電磁気干渉範囲は1.6kVを超えない.
上記から除外された条件は,製造者と交渉する必要があります.
注文通知:
注文時に以下の材料をご提供ください.
A. 主回路と単線システムのスケジュール番号,パレト図
B. 二次回路の配線図,端末パレト図.
C. スイッチ装置内の電気部品の種類,仕様,数量
D. 顧客からバスバーの材料と仕様を要求されない場合,彼らは製造者の要求を提出します.
E. スイッチ装置が特殊な環境条件で使用されている場合は,注文時にマークする必要があります.
F. 配線装置の色が製造者の規格に合致している場合
G. 蓄積されたエネルギー,制御,補助回路の信号電源の電圧
H.GISの各側面の使用
I. 需要するスペアパーツとアクセサリーの種類と量
