| 巻き込み: | 100% クーパー | 容量: | 6300〜63000kVA |
|---|---|---|---|
| 巻くタイプ: | 2回転式トランスフォーマー | タップ切換器: | 負荷と負荷外 |
| ハイライト: | オイルのタイプ変圧器,送電の変圧器 |
||

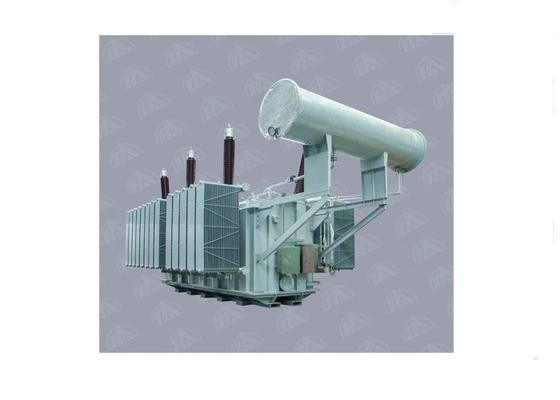

110KV - 220KV 負荷タップチェンジャー電源トランスミッショントランスフォーマー
概要:
220kVトランスフォーマーでは110kVトランスフォーマーの完全折りたたみのプレートタンク構造を採用し,その構造をより合理化し,現場設置と検査を容易にする.デザインと製造の長年の経験を組み合わせた信頼性と性能が国際的に高度なレベルに達しています
低損失,低騒音,低部分放出,高ショート回路耐える能力,高インピーダンスの特性があります.完全に閉ざされた構造このシリーズは,2回巻きと3回巻きのオフ回路のタップ交換電源トランスフォーマー,オンロードタップ交換トランスフォーマー,タップ交換自動トランスフォーマーをカバーします.
S10 シリーズ 110kV 双回転式 刺激式 なし,タップ 交換 トランスフォーマー
| タイプ | 電圧とタップ範囲 | 接続 |
無負荷損失 (kW) |
負荷損失 (kW) |
無負荷電流 (%) |
独立性 (%) |
サイズ LxWxH (ミリ) |
|
| HV | LV | |||||||
| S ((F) 10-6300/110 | 110 115 121 132 ±2 x2.5% |
6.3 6.6 10.5 11 |
YNd11 |
8 | 34 | 0.65 | 10.5 |
4090 x 2980 x 4750 |
| S(F) 10-8000/110 | 9.5 | 42 | 0.65 | 4140 x 3020 x 4780 | ||||
| S(F) 10〜10000/110 | 11.2 | 48.5 | 0.64 | 4380 x 3080 x 4780 | ||||
| S(F) 10-12500/110 | 12.1 | 59 | 0.55 | 4700 x 4200 x 5000 | ||||
| S(F) 10-16000/110 | 16.0 | 73 | 0.5 | 3710 x 2880 x 4420 | ||||
| S(F) 10〜20000/110 | 18.5 | 86 | 0.5 | 5250 x 3937 x 4260 | ||||
| S (F) 10-25000/110 | 21.3 | 98 | 0.5 | 5280 x 3980 x 4270 | ||||
| S(F) 10-31500/110 | 24.2 | 120 | 0.47 | 5300 x 4060 x 4310 | ||||
| S(F) 10-40000/110 | 29.3 | 139 | 0.47 | 5410 x 4150 x 4330 | ||||
| S(F) 10-50000/110 | 36 | 180 | 0.5 | 5900 x 4380 x 6100 | ||||
| S(F) 10~63000/110 | 40 | 217 | 0.5 | 6810 x 4520 x 5885 | ||||
| S (F) 10-75000/110 | 48 | 246 | 0.5 | 5970 x 4600 x 6500 | ||||
| S ((FP) 10-75000/110 | 39.2 | 248 | 0.5 | 6420 x 4437 x 6356 | ||||
| S ((FP) 10-80000/110 | 51.9 | 273 | 0.5 | 6980 x 4390 x 6435 | ||||
| S ((FP) 10-90000/110 | 53.2 | 283 | 0.4 | 1240 x 5200 x 6700 | ||||
| S ((FP) 10-150000/110 | 15.75 | 79.2 | 420 | 0.4 | 9410 x 3450 x 6213 | |||
| S ((FP) 10-240000/110 | 13.8 | 141 | 601 | 0.4 | 8500 x 5750 x 6400 | |||
タイプ |
電圧とタップ範囲 | 接続 | 無負荷損失 (kW) |
負荷損失 (kW) |
無負荷電流 (%) |
独立性 (%) |
サイズ L xW xH (mm) |
|
| HV | LV | |||||||
| S(F) Z10-6300/110 | 110 115 121 132 ±8 x 1.25% |
6.3 6.6 10.5 11. |
YNd11 |
8.5 | 35 | 0.55 | 10.5 |
4940 x 3710 x 4620 |
| S(F) Z10-8000/110 | 10.5 | 43 | 0.55 | 5010 x 3770 x 4680 | ||||
| S(F) Z10-10000/110 | 12 | 50 | 0.55 | 5040 x 3810 x 4730 | ||||
| S(F) Z10-12500/110 | 14.5 | 59 | 0.55 | 5100 x 3870 x 4760 | ||||
| S(F) Z10-16000/110 | 16.4 | 70 | 0.5 | 5160 x 3900 x 4810 | ||||
| S(F) Z10-20000/110 | 18.9 | 86 | 0.5 | 5760 x 3780 x 4730 | ||||
| S(F) Z10-25000/110 | 22.6 | 101 | 0.5 | 5820 x 3840 x 4790 | ||||
| S(F) Z10-31500/110 | 26.4 | 117 | 0.45 | 6320 x 4035 x 5160 | ||||
| S(F) Z10-40000/110 | 32.6 | 142 | 0.4 | 6550 x 4670 x 5740 | ||||
| S(F) Z10-50000/110 | 34.6 | 179 | 0.4 | 6270 x 4560 x 5865 | ||||
| S(F) Z10-63000/110 | 39 | 217 | 0.4 | 6320 x 4610 x 5930 | ||||
