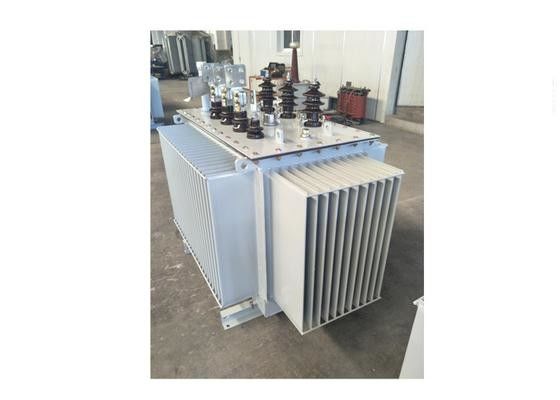

十分に密封された屋外オイルは三相の電源変圧器20kvを浸しました

20kV オイル浸泡式電源トランスフォーマー / 配送トランスフォーマー

概要

S9-M/S10-M/S11-M/S13-M 三相式油浸し完全密閉配送トランスフォーマーは,普通の油浸しトランスフォーマーとは異なります.油タンクの波紋プレートラジエーターによって油保温器とヒートシンク冷却をキャンセル弾性呼吸によって,オイル体積の増加と減少を補うことができる.すべてのシリーズ製品は,10KV,20KV,35KVの電源伝送および配送システムに適しています.居住地域でも使用可能商業街,産業鉱山企業

テクニカル仕様

電圧レベル: 10KV,20KV,35KV
容量範囲: 30~2500KVA
圧力の調節タイプ:オフ回路の圧力の調節
タップ範囲: ±2X2.5%; ±5%;その他
周波数:50Hzまたは60Hz

段階:第3段階
接続グループ:Yyn0;Dyn11;またはその他
短回路阻力:標準阻力または顧客の要求
サービス条件:屋外または屋内

冷却タイプ:油浸し自冷 (ONAN)

隔熱レベル: 10kVレベル: LI/AC 75/35kV

20kVレベル:LI/AC 125/55kV

35kVレベル:LI/AC 200/85kV

0.4kVレベル:AC / 5kV

特徴

a. エネルギー節約

新型シリアル番号の製品は,より大きな製品特性を有し,無負荷損失のインデックスと負荷損失をさらに減らすことができます.

信頼性の高い使用寿命

オイルと空気との接触を隔離するために,タンクのカバーと完全に密閉されたトランスフォーマーの縁にボルト接続または溶接構造を採用します.隔離は湿らないでしょう.耐久性も低下し 耐久性も向上します.

c. 吊るし鉄核がない

完全に密閉トランスフォーマーの操作前に吊るし鉄コアのための必要ないチェック,チェックのコストを節約します.

d. メンテナンスフリー 完全に密閉されたトランスフォーマーはメンテナンスフリーです.

e. コンパクトな設計構造,ノイズ削減のための新しい材料とプロセスを採用する.

f. 小さくて美しい形.

S13(11)-Mシリーズのトランスフォーマー油タンクは,油温の変化時に弾性呼吸によって油の体積を調整し補償するために波紋散熱器を採用する.波紋プレートオイルタンクには美しい形と小さな体積があります床面積が小さいので
