商品の詳細:
お支払配送条件:
|
| 電力容量: | 30−3150kVA | 定数電圧: | 10〜35kv |
|---|---|---|---|
| 適用する: | 電源,電子,直す | 奉仕 生活: | 2年 |
| タップ切換器: | 無負荷のタップチェンジャーと負荷のタップチェンジャー | 冷却方法: | オナフ オナーン |
| ハイライト: | 送電の変圧器,オイルのタイプ変圧器 |
||

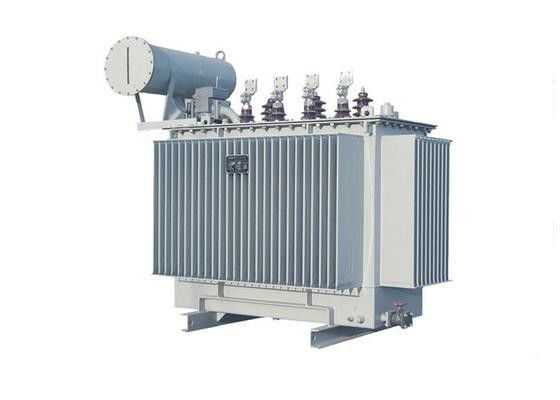

10 - 35kV オイル浸水配送トランスフォーマー 20kV 三相銅巻き
一般:
6.3kv,6kv,10kv,11kv,15kv13.8kv 20kv,22kv,33kvまたは35kv3相 オイル浸水配送電源トランスフォーマーSZ-MシリーズのパフォーマンスSZ series 10kV and 35kv load-ratio voltage transformer conform to the standard of IEC"Power transformer"and IEC60076 "Technical Parameters and Requirements of Three-phase Oil-immersed Power Transformer"この製品は,工業用および農業用電力網の電源伝送および配送に広く使用されています.
特徴:
低損失,低騒音,雷と照明に対する強力な保護,よくショートカット防止能力と優れた外観などのような特徴を備えています先進的な設備と製造プロセスを組み合わせます,すべての私たちのトランスフォーマーは,国家機械工業局と国家電力会社のテストを通過しました. トランスフォーマーは主に電力ネットワークに使用されています.電力配送のプロジェクト. 35kv オイル型トランスフォーマー
3つのステップ:垂直と水平と水平切断,ラップと多段階.それは空気配送を分散,磁気経路を改善します.負荷損失を減らす.負荷電流と騒音がない.35kv オイル型トランスフォーマー
芯は,一連の措置を採用し,パネルを引っ張って,コイルを圧迫し,機械の強さを高めるため,シリコン鋼の特殊な粘着剤を使用します.電力網の電気トランスフォーマー
高電圧と低電圧の新構造,合理的なオイル管の配置と接続により,機械的な強度とショートカット防止の能力が増加します.
タンクはベルタイプまたはコアサスペンションタイプで,タンクの壁は波形です.
典型的な製品の技術データ
>S9,S10シリーズ 10KV 3相オフ-ロード・タップ・チェンジャー配送変圧器
| タイプ | 格付け KVA |
負荷中に 損失 (w) |
負荷 損失 (w) |
私は (%) |
イギリス (%) |
尺寸 (mm) | 体重 (kg) |
||
| a は | b | c | |||||||
| S9-M-50/11 | 50 | 170 | 870 | 2.0 | 4.0 | 1215 | 660 | 1170 | 430 |
| S9-M-250/11 について | 250 | 560 | 3050 | 1.2 | 4.0 | 1190 | 815 | 1370 | 1115 |
| S9-M-400/11 | 400 | 800 | 4300 | 1.0 | 4.0 | 1515 | 770 | 1580 | 1380 |
| S9-M-500/11 | 500 | 960 | 5050 | 1.0 | 4.0 | 1635 | 840 | 1610 | 1600 |
| S9-M-1000/11 | 1000 | 1700 | 10300 | 0.7 | 4.5 | 1960 | 1095 | 1960 | 2860 |
| S9-M-2500/11 | 2500 | 3300 | 23000 | 0.55 | 5.5 | 2230 | 2305 | 2445 | 5660 |
| S10-M-30/10 | 30 | 110 | 600 | 1.8 | 4.0 | 870 | 645 | 1025 | 310 |
| S10-M-50/10 | 50 | 140 | 870 | 1.7 | 4.0 | 1090 | 650 | 1080 | 395 |
| S10-M-80/10 | 80 | 200 | 1250 | 1.6 | 4.0 | 1140 | 675 | 1110 | 490 |
| S10-M-100/10 | 100 | 240 | 1500 | 1.5 | 4.0 | 1185 | 690 | 1130 | 560 |
| S10-M-125/10 | 125 | 280 | 1800 | 1.4 | 4.0 | 1205 | 710 | 1180 | 670 |
| S10-M-160/10 | 160 | 340 | 2200 | 1.3 | 4.0 | 1255 | 720 | 1200 | 780 |
| S10-M-200/10 | 200 | 400 | 2600 | 1.2 | 4.0 | 1295 | 740 | 1215 | 875 |
| S10-M-250/10 | 250 | 470 | 3050 | 1.1 | 4.0 | 1340 | 755 | 1260 | 1115 |
| S10-M-315/10 | 315 | 560 | 3650 | 1.0 | 4.0 | 1400 | 770 | 1320 | 1280 |
| S10-M-400/10 | 400 | 680 | 4300 | 0.9 | 4.0 | 1500 | 860 | 1400 | 1490 |
| S10-M-500/10 | 500 | 810 | 5150 | 0.9 | 4.0 | 1575 | 895 | 1430 | 1740 |
| S10-M-630/10 | 630 | 1020 | 6200 | 0.8 | 4.5 | 1660 | 930 | 1545 | 2110 |
| S10-M-800/10 | 800 | 1190 | 7500 | 0.7 | 4.5 | 1830 | 1070 | 1590 | 2625 |
| S10-M-1000/10 | 1000 | 1450 | 10300 | 0.6 | 4.5 | 1935 | 1175 | 1685 | 2860 |
| S10-M-1250/10 | 1250 | 1650 | 12000 | 0.6 | 4.5 | 1960 | 1170 | 1730 | 3330 |
| S10-M-1600/10 | 1600 | 2040 | 14500 | 0.5 | 4.5 | 2325 | 1220 | 2120 | 3765 |
| S10-M-2000/10 | 2000 | 2140 | 17820 | 0.5 | 4.5 | 2395 | 1260 | 2225 | 4530 |
>>S11シリーズ 20KV 3相オフ-ロードタップ交換配送トランスフォーマー
タイプ |
電圧比 (kV) | 接続 | 違う 負荷 損失 (W) |
負荷 損失 (W) |
ロー (%) |
イギリス (%) |
尺寸 (mm) | 体重 (kg) | |||||
| a は | b | c | d | e | f | ||||||||
| S11-M-30/20 | 20(10) ± 5%/0.4 |
そうだ ディン11 |
100 | 690/ 660 |
2.1 | 5.5 |
1100 | 700 | 1240 | 14 | 400 | 400 | 640 |
| S11-M-50/20 | 130 | 1010/ 960 |
2.0 | 1130 | 710 | 1260 | 14 | 400 | 450 | 710 | |||
| S11-M-63/20 | 150 | 1200/1150 | 1.9 | 1160 | 740 | 1270 | 14 | 400 | 450 | 780 | |||
| S11-M-80/20 | 180 | 1440/1370 年 | 1.8 | 1200 | 770 | 1280 | 14 | 400 | 450 | 860 | |||
| S11-M-100/20 | 200 | 1730/ 1650 |
1.6 | 1220 | 800 | 1300 | 14 | 400 | 450 | 900 | |||
| S11-M-125/20 | 240 | 2080/ 1980 |
1.5 | 1270 | 840 | 1330 | 19 | 550 | 450 | 970 | |||
| S11-M-160/20 | 290 | 2540/ 2420 |
1.4 | 1320 | 870 | 1350 | 19 | 550 | 550 | 1100 | |||
| S11-M-200/20 | 340 | 3000/ 2860 |
1.3 | 1360 | 900 | 1380 | 19 | 550 | 550 | 1240 | |||
| S11-M-250/20 | 400 | 3520/ 3350 |
1.2 | 1430 | 910 | 1430 | 19 | 550 | 650 | 1420 | |||
| S11-M-315/20 | 480 | 4210/ 4010 |
1.1 | 1460 | 920 | 1450 | 19 | 550 | 650 | 1570 | |||
| S11-M-400/20 | 570 | 4970/ 4730 |
1.0 | 1490 | 940 | 1470 | 19 | 660 | 750 | 1740 | |||
| S11-M-500/20 | 680 | 5940/ 5660 |
1.0 | 1570 | 970 | 1540 | 19 | 660 | 750 | 1950 | |||
| S11-M-630/20 | 810 | 6820 | 0.9 | 6.0 |
1650 | 1000 | 1580 | 19 | 660 | 850 | 2290 | ||
| S11-M-800/20 | 980 | 8250 | 0.8 | 1750 | 1070 | 1650 | 19 | 820 | 850 | 2690 | |||
| S11-M-1000/20 | 1150 | 11330 | 0.7 | 1830 | 1170 | 1690 | 19 | 820 | 850 | 2880 | |||
| S11-M-1250/20 | 1380 | 13200 | 0.7 | 1900 | 1200 | 1790 | 19 | 820 | 850 | 3400 | |||
| S11-M-1600/20 | 1660 | 15950 | 0.6 | 1950 | 1250 | 1850 | 19 | 820 | 900 | 4100 | |||
>>>>S9シリーズ 35kV 3相のオフロード・タップ・チェンジャー・パワー・トランスフォーマー
| 容量 KVA |
電圧とタップ範囲 | 接続 | 無負荷損失 (kW) |
負荷損失 (KW) |
NO負荷電流 (%) |
阻力 (%) |
尺寸 (mm) LxWxH |
||
| HV (kV) | MV (kV) | LV (kV) | |||||||
| 50 | 35 | ± 5 | 0.4 | ディン11 そうだ |
0.21 | 1.27/1.21 | 2.00 | 6.5 | 1100x845x1715 |
| 100 | 0.29 | 2.12/2.02 | 1.80 | 1190×915×1780 | |||||
| 125 | 0.34 | 2.50/2.38 | 1.70 | 1220×1040×1780 | |||||
| 160 | 0.36 | 2.97/2 だった83 | 1.60 | 1240×1070×1810 | |||||
| 200 | 0.43 | 3.50/3.33 | 1.50 | 1380×780×1875 | |||||
| 250 | 0.51 | 4.16/3.96 | 1.40 | 1540×880×1820 | |||||
| 315 | 0.61 | 50.01/477 | 1.40 | 1440×800×1975 | |||||
| 400 | 0.73 | 6.05/5.76 | 1.30 | 1660×825×1995 | |||||
| 500 | 0.86 | 7.28/6.93 | 1.20 | 1710×865×2030 | |||||
| 630 | 1.04 | 8.28 | 1.10 | 1630×1235×2070 | |||||
| 800 | 1.23 | 9.90 | 1.00 | 1655×1415×2120 | |||||
| 1000 | 1.44 | 12.15 | 1.00 | 1860×1435×2220 | |||||
| 1250 | 1.76 | 14.67 | 0.90 | 1890×1640×2260 | |||||
| 1600 | 2.12 | 17.55 | 0.80 | 2050×1720×2390 | |||||
| 630 | 3.15 6.3 10.5 |
Yd11 | 1.04 | 8.28 | 1.10 | 1630×1235×2070 | |||
| 800 | 1.23 | 9.90 | 1.00 | 1655×1415×2120 | |||||
| 1000 | 1.44 | 12.15 | 1.00 | 1860×1435×2220 | |||||
| 1250 | 1.76 | 14.67 | 0.90 | 1890×1640×2260 | |||||
| 1600 | 2.12 | 17.55 | 0.80 | 2050×1720×2390 | |||||
| 2000 | 2.72 | 19.35 | 0.70 | 2400×1900×2410 | |||||
| 2500 | 3.20 | 20.70 | 0.60 | 2500×1930×2700 | |||||
| 3150 | 35~ 38.5 |
± 5 | 3.15 6.3 10.5 |
3.80 | 24.30 | 0.56 | 7.0 | 2600×2100×2800 | |
| 4000 | 4.52 | 28.80 | 0.56 | 2830×2350×2855 | |||||
| 5000 | 5.40 | 33.03 | 0.48 | 2930×2480×2930 | |||||
| 6300 | 6.56 | 36.90 | 0.48 | 7.5 | 3150×2330×3220 | ||||
| 8000 | ± 2 × 25 | 3.15 3.3 6.3 6.6 10.5 11 |
YNd11 | 9.00 | 40.50 | 0.42 | 3295×3110×3345 | ||
| 10000 | 10.88 | 47.70 | 0.42 | 3450×3210×3440 | |||||
| 12500 | 12.60 | 56.70 | 0.40 | 8.0 | 3620×3255×3500 | ||||
| 16000 | 15.20 | 69.30 | 0.40 | 3980×3420×3650 | |||||
| 20000 | 18.00 | 83.70 | 0.40 | 4030×3470×3690 | |||||
| 25000 | 21.28 | 99.00 | 0.32 | 5050×4640×3930 | |||||
| 31500 | 25.28 | 118.8 | 0.32 | 5120×4800×4030 | |||||
>>>>S9シリーズ 35kV 3相の電源変容器
| タイプ | 電圧コンポーズとタッピング範囲 (kV) | 接続 |
負荷なし 損失 (kW) |
負荷 損失 (kW) |
違う 負荷電流 (I%) |
阻力電圧 (%) | 輸送重量 (t) | 総重量 (t) | サイズ L×W×H (ミリ) |
|
| HV | LV | |||||||||
| SZ9-2000/35 | 35 ±3×2.5% |
6.3 10.5 |
Yd11 | 2.88 | 18.7 | 1.00 | 6.5 | 4.93 | 5.97 | 3010×2070×2540 |
| SZ9-2500/35 | 3.40 | 21.7 | 1.00 | 6.5 | 5.68 | 6.95 | 3040 × 2270 × 2610 | |||
| SZ9-3150/35 | 4.04 | 26.0 | 0.90 | 7.0 | 6.08 | 7.90 | 3160×2300×2640 | |||
| SZ9-4000/35 | 35 38.5 ±3×2.5% |
6.3 10.5 |
4.84 | 30.7 | 0.90 | 7.0 | 7.10 | 9.11 | 3300×2330×2890 | |
| SZ9-5000/35 | 5.80 | 36.0 | 0.85 | 7.0 | 8.47 | 10.86 | 3350×2520×3000 | |||
| SZ9-6300/35 | 7.04 | 38.7 | 0.85 | 7.5 | 9.87 | 12.30 | 3680 × 2650 × 3050 | |||
| SZ9-8000/35 | 9.84 | 42.8 | 0.75 | 7.5 | 12.55 | 15.30 | 4190×2930×3280 | |||
| SZ9-10000/35 | 35 38.5 ±3×2.5% |
6.3 6.6 10.5 11 |
11歳 |
11.6 | 50.6 | 0.75 | 7.5 | 14.70 | 17.86 | 4620×3160×3400 |
| SZ9-12500/35 | 13.7 | 60.0 | 0.70 | 8.0 | 17.35 | 20.05 | 4740×3200×3540 | |||
| SZ9-16000/35 | 16.0 | 73.0 | 0.70 | 8.0 | 19.45 | 23.74 | 4810×3360×3790 | |||
| SZ9-20000/35 | 18.9 | 88.3 | 0.70 | 8.0 | 27.50 | 34.95 | 4880×3540×4150 | |||
| SZ9-25000/35 | 22.4 | 104.4 | 0.65 | 8.0 | 32.51 | 40.22 | 4920×3920×4200 | |||
| SZ9-31500/35 | 26.6 | 125.3 | 0.65 | 8.0 | 37.73 | |||||
