| 定数電圧: | 40.5KV(35KV) | 定数電流: | 1250/2000/2500A |
|---|---|---|---|
| 保護度: | IP4X/IP67 | 定位断片電流: | 20 25 31 について5 |
| 定数頻度: | 50/60Hz | CubicleType について: | C-GIS |
| ハイライト: | 高圧電気開閉装置,ガスによって絶縁される開閉装置 |
||

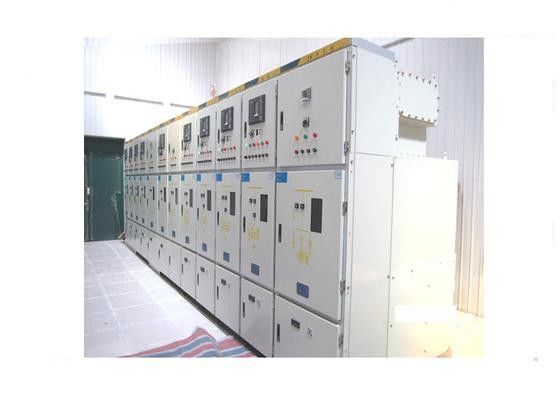

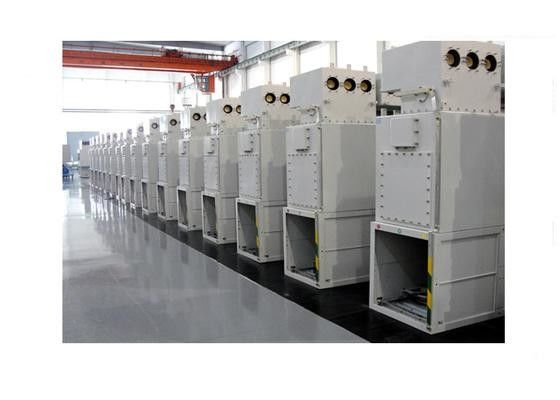

GIS 40.5kV メタル - 装着されたガス絶縁配送・制御スイッチ
一般:
XGN49Series lndoor Gas lnsulatlon MetaI-clad Switchgear(hereinafter called C-GlS)is a high quality product which the China power industry federation sole recommends technology from Korea Rijin electrical equipment industry corporation and it meets Chinese standards of GB/T11022-1999 and GB3906-2006C-GlS高い信頼性,保守を必要としない,カバーエリアが小さいという特徴があります.
目的:
GISは,発電所,サブステーション,組み合わせたサブステーションと電源システムに適しています. それは,3相室内ACシングルバスバーで,50Hz,35kVのレッティング電圧を持つシングルバスバーを切断します.,電力を制御し,受信し,分配するために使用されます.
運転環境条件:
1空気温:最大: +40 Min: -25 (平均は24時間で35を超えない)
2海面上の高度: <= 5000m
3空気の湿度:
24時間間の平均相対湿度は95%を超えない.
平均相対湿度が月間90%を超えないこと.
24時間間で測定された平均水蒸気圧は2.2kPaを超えない.
月間平均水蒸気圧は1.8kPaを超えない.
4頻繁に強い振動がない
パラメーター:
| 名前 | ユニット | パラメータ | |
| 定位電圧 | kV | 24 | |
| 定位電流 | A について | 1250 2000 2500 | |
| 定数頻度 | Hz | 50/60 | |
| 定位電源周波数 電圧に耐える (1分) | 段階から段階へ | kV | 65 |
| 隔離距離 | KV | 79 | |
| レーティング 閃電 抵抗 電圧 | 段階から段階へ | kV | 125 |
| ギャップを開くために | 145 | ||
| 2次回路電源周波数 電圧に耐える (1分) | V | 2000 | |
| 定位短路断断電流 | kA | 20 25 31 について5 | |
| レーティング・ショート・サーキット・メーディング・ストリーム | kA | 50 63 80 | |
| レーティング 短時間 耐電 4S | kA/S | 20/4 25/4 31.5/4 | |
| 定数ピーク 抵抗電流 | kA | 50 63 80 | |
| 保護クラス (空気充填シェル/LVキュービクル) | IP67/IP4X | ||
| 主回路抵抗 各段階 | μΩ | ≤250 | |
| SF6ガスの定数動作圧 (20°Cの計測圧) | MPa | 0.05 | |
| SF6ガスの最小動作圧 (20°Cの気圧) | MPa | 0.03 | |
| SF6 ガス 年間ガス流出率 | % | ≤0.5 | |
| 補助回路の定数電圧 | V | DC110/220,AC220 | |
| 囲み物の寸法 (幅*深さ*高さ) | mm |
600*1300*2350 (800*1600*2550) |
|
