| 機能: | 超電流保護 | 定数電流: | 2000 |
|---|---|---|---|
| 定数電圧: | 40.5kV | 機械 的 な 耐久 性: | 5000回 |
| ハイライト: | 高圧真空の遮断器,hvの遮断器 |
||

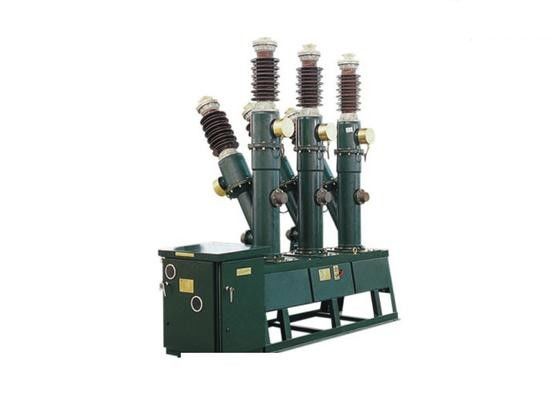

40.5KV 屋外フレーム - SF6型断路器 / 高速空気断路器
概要
LW8-40.5型 屋外 AC HV SF6サーキットブレーカーは,屋外HV電気機器の一種,三相,AC 50Hzです. それは35kVの電源伝送および配送システムのための制御と保護のためにだけでなく,使用されます.しかし,また,接続回路ブレーカーと開閉コンデンサータバンク電流トランスフォーマーを装備している場合,測定と保護のために.
この断路器は,CT14型スプリング操作メカニズムを装備しており,GB1984-89およびIEC56の標準の要件を満たしています.
アプリケーション環境
a.高度は1000mを超えないこと.
(b) 周囲温度: -30°C〜+40°C,24Hの平均値は35°Cを超えないこと.
c. 相対湿度: 日平均値は95%,月平均値は90%を超えない
d. 風速:35km/sを超えない
汚染条件はIII級で,ポルセランボチのスリップ距離は1050mm (名目スリップ比は25mm/kV未満でない) とする.
f. 周囲の空気は,燃やす材料,爆発危険,化学的に腐食性のある物質,そして強烈な揺れから自由であるべきである.
表 1
| 違う 違う | ポイント | ユニット | パラメータ | |
| 1 | 定数電圧 | kV | 40.5 | |
| 2 | 定数隔熱レベル | 1分電源周波数 抵抗電圧 | kV | 185/215 (骨折) |
| 閃電電圧に耐える | 95/118 (骨折) | |||
| 3 | 定数電流 | A について | 2000 | |
| 4 | 機械耐久性 | 時間 | 5000 | |
| 5 | SF6ガスの名気圧 ((20°Cメートル圧) | MPa | 0.45 | |
| 6 | ロッキング圧力 (20°Cメートル圧力) | MPa | 0.40 | |
| 7 | 最低環境温度 | oC | -30歳 | |
| 8 | 短回路断断電電量 | kA | 31.5 | |
| 9 | 定数短回路発生電流 (ピーク) | kA | 80 | |
| 10 | 定数短時間耐電 (熱電) | kA | 31.5 | |
| 11 | 定数ピーク抵抗電流 (動的電流) | kA | 80 | |
| 12 | 定位非相断断電流 | kA | 7.9 | |
| 13 | 定数短路断断電の断断時間: | 時間 | 16 | |
| 14 | 閉じる時間 | s | ≤0.1 | |
| 15 | 営業時間 | s | ≤0.06 | |
| 16 | 指定操作順序 | O-0.3s-CO-180s-CO | ||
| 17 | 単一コンデンサータグループの定数断片/開口電流 | A について | 400 | |
| 18 | 短回路電流の最後の時間 | s | 4 | |
| 19 | SF6漏洩率 (年間) | ≤1 | ||
| 20 | 湿度 SF6ガスの含有量 ((20°C) | パプム (ppm) | ≤150 | |
| 21 | スプリング操作メカニズムの指定電圧 | |||
| 閉じるコイルと開けるコイルの電圧 | V | AC 220,380 DC: どこにいる?48110, 220 |
||
| エネルギー貯蔵モーターの電圧 | V | AC 220 DC 220 |
||
| 22 | SF6ガスの重量 | 体重 | 8 | |
| 23 | 切断器の重量 (操作メカニズムを含む) | 体重 | 1400 | |
表 2
| 違う 違う | ポイント | ユニット | 技術要求事項 | 試験条件と方法 |
| 1 | 移動可能な接触物の移動 | mm | 95±2 | 移動可能な接触距離の測定は,ダラウイング12を参照してください. |
| 2 | 接触点間のクリアランス | mm | 605±1 となる5 | 移動型と固定型接触機の間のクリアランスの測定は図12aを参照してください. |
| 3 | 3相の切り替えアシンクロニー | ms | ≤3 | 移動型と固定型接触機のポール距離差の測定は,ダラウイング14を参照してください. |
| 4 | 3相切断アシンクロニー | ms | ≤2 | 移動式と固定式接触機のポール距離差の測定は図15を参照してください. |
| 5 | 主回路の抵抗 | μΩ | ≤120 | DC電圧降低方法による測定,100A |
| 6 | 接触する瞬間の速度 | m/s | 3.2±02 | 定位電圧と測定方法は図14を参照してください. |
| 7 | コンタクトが切断する瞬間の速度 | m/s | 3.4±02 | 定位電圧と測定方法は図15を参照してください. |
| 8 | 料理の仕方 | mm | 10+0.5−01 | 終了状況の図6を参照 |
| 9 | 料理の位置ギャップを作るストローク | mm | 1〜2 | 終了状況の図6を参照 |
| 10 | 部分充電 40.5kV 25.7kV |
PC | 20 | 定数ガス圧で,部分装置を使用して,1分間に2つの出力ワイヤの間に40.5kVを置き,その後, 25.7kVに等しく低下 |
| PC | 10 |
