商品の詳細:
お支払配送条件:
|
| 定格電圧: | 24KV | 組み込みポール: | APG プロセス |
|---|---|---|---|
| 定格電流: | 630 A、1250A | タイプ: | 固定型/手動車型 |
| ハイライト: | 高圧真空の遮断器,hvの遮断器 |
||

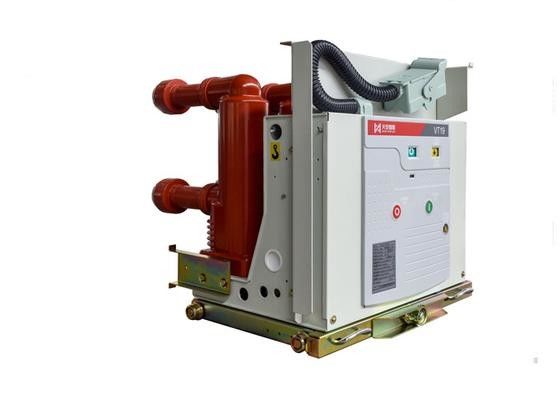

VT19-24室内高圧真空断路器は,50Hzと24kVで動作する三相交流電気システムのために設計されています.この断路器 は,鉱山 作業 の 制御 と 保護 の 部品 と し て 役立っ て いる発電所やサブステーション特殊な設計により,名値電流条件下での頻繁な動作またはショート回路電流の複数回の中断を必要とするアプリケーションに特に適しています..
この断路器は,GB1984,GB/T11022,DL/T403,IEC62271を含む国内および国際規格に適合しています.信頼性の高いロックメカニズムを備えており,トラックに搭載された配置と固定装置の両方で使用できます..
真空弧消化室は,電流のエネルギーを引き継ぎ,作り,断裂する核構成要素です.それは優れた弧消し能力と延長された運用耐久性を提供します.
| パラメータ | 仕様 |
|---|---|
| 定位電圧 | 24kV |
| 定数頻度 | 50Hz |
| 定数照明 インパルス 抵抗 電圧 | 125kV |
| 定数電源周波数1分 電圧に耐える | 65kV |
| 指定された操作順序 | O-0.3s-CO-180s-CO |
| 定位電流 (A) | 6301250 1250 1600, 2000, 2500 |
| 短回路断断電電量 (r.m.s,kA) | 20/25 31.5 |
| 定数短回路作動電流 (ピーク値,kA) | 50/63. 80 |
| 定数短時間 耐電流/短回路連続時間 (kA/s) | 204月25日 |
| 定数ピーク値 抵抗電流 (kA) | 50/63. 80 |
| 定数ショートサーキットの断片時間 | 30回 |
| メカニカル 持続 | 20千回も |
| 体重 | 固定型: ≤250kg トラック型: ≤350kg |
| 特徴 | ユニット | 価値 |
|---|---|---|
| 連絡先端末の距離 | mm | 12±1 |
| 過度旅行 | mm | 4±1 |
| 3相の開き閉き 不同期 | ms | ≤2 |
| 閉じる連絡端のトリッピング時間 | ms | ≤2 |
| 閉店・開店時間 - 開店 | ms | ≤50 |
| 閉店・開店時間 - 閉店 | ms | ≤70 |
| 平均開口速度 (6mm の開口後) | m/s | 1.4±03 |
| 閉じる平均速度 (6mm の閉じる後に) | m/s | 00.8±02 |
