商品の詳細:
お支払配送条件:
|
定格電圧: | 12KV | AC金属封じられたElectrica: | 緑 |
---|---|---|---|
サイズ: | 3 Uint | 定格電流: | 630A |
ハイライト: | 包まれた変圧器のサブステーション,電力配分のサブステーション |

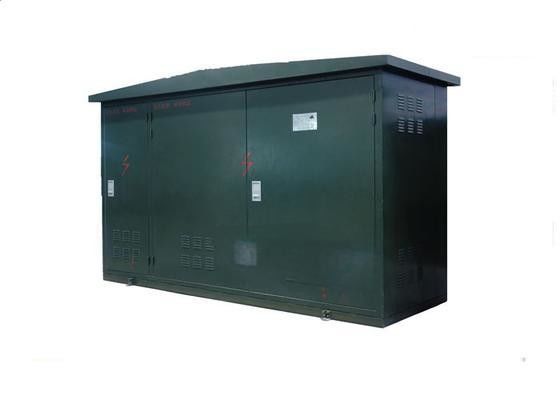

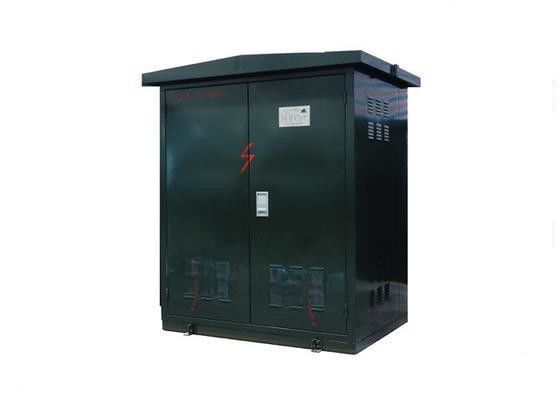

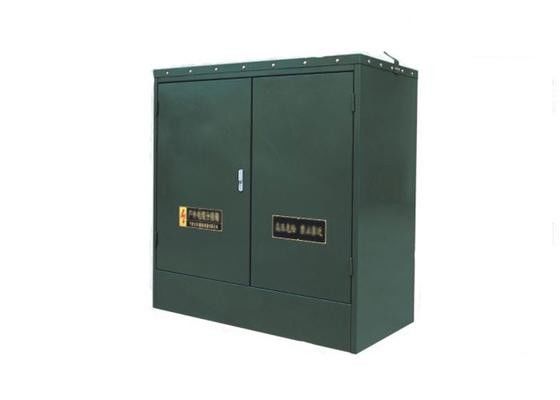

AC金属封じられた屋外ケーブルの枝箱、関係の配分キャビネット
概観
電気エネルギーとしてDFT6-12/24シリーズは分配受け入れ。 屋外リング主要な単位はケーブルが接続するのにケーブル回路およびブレイクアウトとの屋外で使用された電気エネルギーを枝で、続くか、または変わります運んだこと乗換駅。それは簡単な関係方法の、便利、適用範囲が広く、完全な絶縁材およびomniseal構造、防水、耐食性、公害防止、手入れ不要および安全特色になります。
条件を整備して下さい
A. Altitudeの≤1000m(海水位の上で);
B.周囲温度:-25ºC~+40ºC;
C.風速の≤34m/s
D.点は規則的に絶妙な振動がないべきです。
主要な技術的なデータ
FN26-12/24 SF 6の負荷スイッチの主要な変数
項目 | 単位 | 変数 | 変数 |
評価される電圧 | kV | 12 | 24 |
評価される流れ | A | 630 | 630 |
評価される短い時間の抵抗の流れ | kA/s | 25/2 | 25/2 |
評価されるピーク抵抗の流れ | ka | 63 | 63 |
流れを作る評価される短絡 | kA/times | 50/2 | 63/2 |
1つの最低力頻度抵抗電圧 | kV | 42 | 65 |
電光衝動抵抗電圧 | kV | 75 | 125 |
機械生命 | 時 | 10000 | 10000 |
SF6ガス圧力(20ºCの表面圧力) | Mpa | 0.04 | 0.04 |
年次ガスの漏出率 | ≤1% | ≤1% |
ケーブル コネクタの主要な技術的な変数
項目 | 単位 | 変数 | 変数 |
評価される電圧 | kV | 12 | 24 |
評価される流れ | A | 630以下に | 630以下に |
ケーブルの横断面 | mm2 | 25~400 | 35~400 |
接続ポイントの抵抗 | μΩ | 40 | 45 |
部分的な排出 | pC/kV | ≤10/13 | ≤10/21.5 |
評価される短い時間の抵抗の流れ | kA/s | 20/3年 | 25/2 |
評価されるピーク抵抗の流れ | ka | 50 | 63 |
1つの最低力頻度抵抗電圧 | kV | 42 | 65 |
電光衝動抵抗電圧 | kV | 75 | 125 |
