| 定格電圧: | 12/24kV | 定格電流: | 630A |
|---|---|---|---|
| シェル材料: | ステンレス鋼 | 高度: | ≤1000m |
| ハイライト: | 包まれた変圧器のサブステーション,電力配分のサブステーション |
||
12 / 24KV屋外リング主要なユニット・ケーブルの枝箱/配分のメーターで計る箱
概要
DFT6-12/24シリーズ ケーブルの枝箱は力の受諾および配分のための12/24kV力ネットワークのケーブル システム調整するために設計されている新しい電源装置です。シリーズ ケーブルの枝箱に独特な構造がおよび美しい出現があります、それは特にカバーに都市通りのような環境で小さい集結区域およびより高い条件が、住宅区域、高層ビル、空港および波止場、等ある場所のために適しています。
それは屋外ケーブル回路を接続し、回避し、ブランチ命令、続け、そして移すことで使用されます。

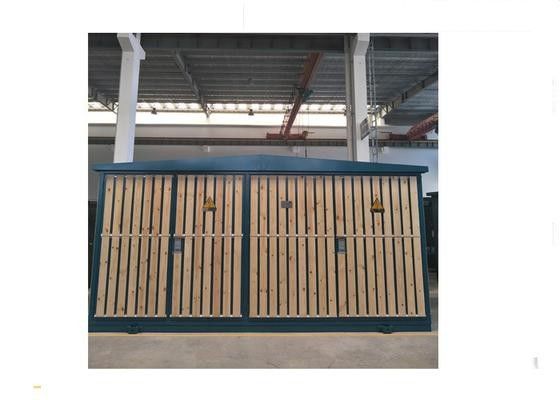

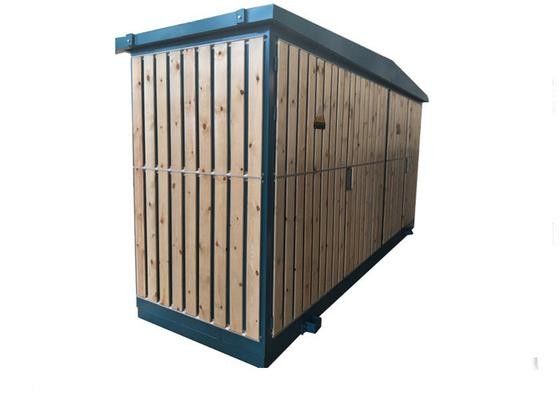

顧客の要求に従って場合のエンクロージャの木板を加えて下さい。
条件を整備して下さい
1. 高度の≤ 1000m -海水位の上の…
2. 周囲温度:- 25 ºC ~+40ºC
3. 風速:≤ 34m/s
4. 規則的に絶妙な振動無し
特徴:
a.方法をです簡単結合すれば信頼でき、それ取付けることが便利です。
b. 完全な絶縁材および構造は完全に密封し、免除し、維持、塵をそして防水しますあります。
c. 少数ただ投資は、スイッチ器具およびケーブルの投資を救い。
d. 小さいカバー区域は環境の環境を調整して容易であり。
| SF6負荷スイッチのFN26-12/24主要な技術的な変数 | |||
| 項目 | 単位 | 変数 | 変数 |
| 評価される電圧 | kV | 12 | 24 |
| 評価される流れ | A | 630 | 630 |
| 評価される短時間の抵抗の流れ | kA/s | 25/2 | 25/2 |
| 評価されるピーク抵抗の流れ | ka | 63 | 63 |
| 評価される短時間の作成流れ | kA/S | 50/2 | 63/2 |
| 1min力頻度抵抗電圧 | kV | 42 | 65 |
| 照明衝動抵抗電圧 | kV | 75 | 125 |
| 機械持久力 | 時 | 10000 | 10000 |
| SF6ガス圧力（20℃ゲージ圧） | Mpa | 0.04 | 0.04 |
| 漏出率/年 | ≤1% | ≤1% | |
| ケーブル ターミナルの主要な技術的な変数 | |||
| 項目 | 単位 | 変数 | 変数 |
| 評価される電圧 | kV | 12 | 24 |
| 評価される流れ | A | ≤630 | ≤630 |
| ケーブルの横断面に適用して下さい |  |
25-400 | 35-400 |
| 接続ポイントの抵抗 | µΩ | 40 | 45 |
| 部分的な排出 | Pc/kv | ≤10/13 | ≤10/21.5 |
| 評価される熱安定性の電圧 | kA/s | 20/3年 | 25/2 |
| 評価される動的電圧 | ka | 50 | 63 |
| 1min力頻度抵抗電圧 | kV | 42 | 65 |
| 電光衝動 | kV | 75 | 125 |
| 一般的なケーブルの伝導性の横断面区域 |
| 35,50,70,95,120,150,185,240,300,400、等。 |
