商品の詳細:
お支払配送条件:
|
| 定数電圧: | 12kV | 構造: | オープンフレーム |
|---|---|---|---|
| サイズ: | 1つのuint | 定数電流: | 630A |
| ハイライト: | 包まれた変圧器のサブステーション,電力配分のサブステーション |
||

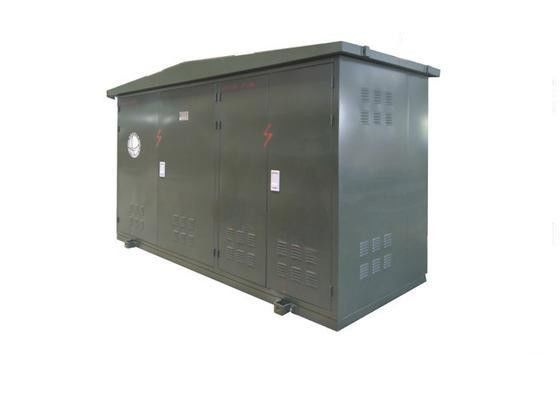

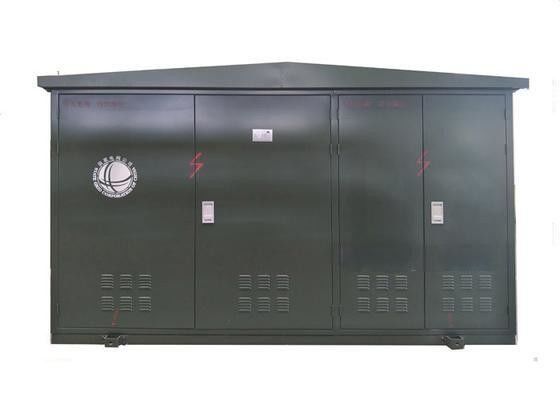

11kV 外部RMUケーブルブランチボックス 電力受容と配送のために
概要
DFT6-12/24シリーズ10kV/24kVの電力を調整するために設計した新しい電源機器です
ネットワークケーブルシステム
10kV/24kVのケーブルノード位置に適しています.電気エネルギーを受け取り,分配する.Tケーブルは電力を伝達し,外でケーブル回路と接続し,断裂し,分岐し,継続し,または変化します.
サービス状態
A. 高さ ≤1000m (海抜)
B.環境温度: -25oC~+40oC;
C. 風速 ≤34m/s
D. その 場所 は 常 に 精巧 な 振動 を 持た ない べき です.
主な技術データ
FN26-12/24 S の主要パラメータF について6 負荷スイッチ
| ポイント | ユニット | パラメータ | パラメータ |
| 定数電圧 | kV | 12 | 24 |
| 定数電流 | A について | 630 | 630 |
| 定数短時間 耐電流 | kA/s | 25/2 | 25/2 |
| 定数ピーク 抵抗電流 | kA | 63 | 63 |
| 電流を発生させる名目短路 | kA/時間 | 50/2 | 63/2 |
| 1分 電源周波数 抵抗電圧 | kV | 42 | 65 |
| 閃電電圧に耐える | kV | 75 | 125 |
| メカニカルライフ | タイムズ | 10000 | 10000 |
| SF6ガス圧 (表面圧 20oC) | MPa | 0.04 | 0.04 |
| 年間ガス流出率 | ≤1% | ≤1% |
ケーブルコネクタの主要技術パラメータ
| ポイント | ユニット | パラメータ | パラメータ |
| 定数電圧 | kV | 12 | 24 |
| 定数電流 | A について | 630以下 | 630以下 |
| ケーブルの横断面 | mm2 | 25~400 | 35~400 |
| 接続点における抵抗 | μΩ | 40 | 45 |
| 部分的な免除 | pC/kV | ≤10/13 年 月 日 | ≤10/21.5 |
| 定数短時間 耐電流 | kA/s | 20/3 | 25/2 |
| 定数ピーク 抵抗電流 | kA | 50 | 63 |
| 1分 電源周波数 抵抗電圧 | kV | 42 | 65 |
| 閃電電圧に耐える | kV | 75 | 125 |
