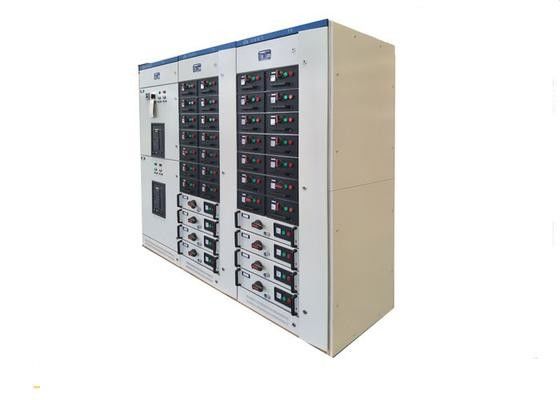

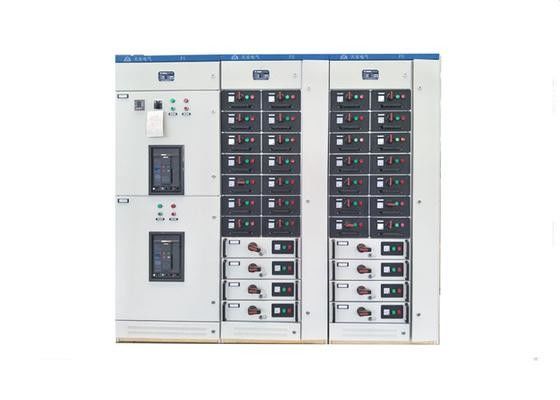

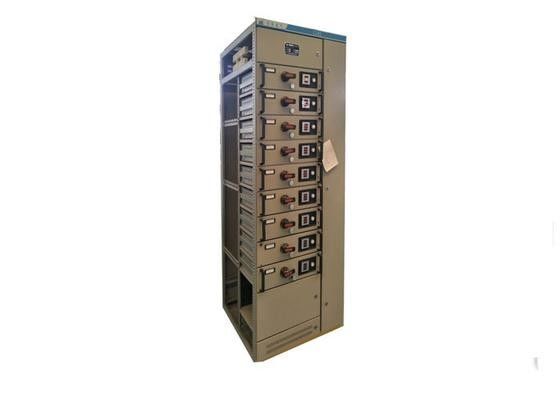

GCS動力火車装置0.4KVの電気配分LVの開閉装置

概要
GCS LV外れるスイッチ装置 (以下"装置"と呼ばれる) は,業界担当部門の要件に従って開発されている.電気使用者数と設計ユニット電力部門の統一設計グループです 国定条件に適合し,より高い技術性能指数を持っています電力市場開発の需要に対応し,利用可能な輸入製品と競争できる1996年7月に上海で2つの部門が共同で主催した認証を通過しました. それは製造ユニットと電力消費者の建設から認識と肯定を得ます..

適用する

この装置は,発電所,石油,化学工学,金属工学,織機,高層ビルなどの配送システムに適用できます.高自動化とコンパクトにコンピュータを必要とします.大規模発電所や石油化学産業など

特徴

1. メインフレームワークは8MFバー鋼を採用している.バー鋼の両側には,モジュール20mmと100mmの9.2mmのマウントホールが設置されている.内部設置は柔軟で簡単である.

2メイン・フレーム,フル・フレームおよび部分 (サイド・フレームとクロス・レール) 溶接構造の2種類の組み立て形式設計は,ユーザが選択できる.

3機能ユニットコンパクト,バスバーコンパクト,ケーブルに分かれています.それぞれが相対的に独立した機能を持っています

4横軸バスバーは,バスバーの電動力学的力に対する抵抗能力を高めるためにキャビネットの背面レベルに置かれた配列パターンを採用します.主回路の高短回路強度容量を得るための基本的な測定です.

5ケーブルコンパートメントの設計により,ケーブルの出口と入口は上下が便利です.

サービス環境

1環境気温: -5°C+40°C 24時間間の平均気温は+35°Cを超えてはならない.

2相対湿度は最大温度では50%を超えない.より低い温度ではより高い相対湿度は許容されます.例えば,90%で +20oC.しかし,温度変化を考えると,適度な露は気まぐれに生じる可能性があります.

3海面から高度は2000mを超えてはならない.

4装置の傾きは5°Cを超えない.

5粉塵や腐食ガスや 雨水の攻撃のない室内
