商品の詳細:
お支払配送条件:
|
| 弧消し媒質: | 空の | 構造: | MCCB |
|---|---|---|---|
| 棒のNO: | 3つ目 | 定数電流: | 630A |
| ハイライト: | 真空の負荷壊れ目スイッチ,sf6負荷壊れ目スイッチ |
||

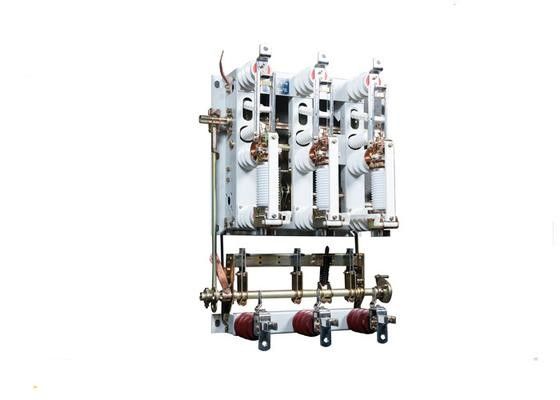

室内高電圧負荷スイッチ MCCB 構造 真空負荷断断スイッチ
概要
FN16A-12シリーズのスイッチは AC 50Hz, 10kV ネットワークの定位電圧で,負荷電流,過負荷電流,短回路電流を遮断することができます.電気短路断断電の組み合わせ特に油なしでは メンテナンスの必要がなく 頻繁に操作する場所です
革新的な製品デザイン,小さなサイズ,柔軟なインストール,簡単な操作,手動,電気の2つの機能操作.スイッチの裏側でも直接操作できます操作メカニズムを再備する必要はありません.
技術パラメータ: 負荷スイッチ
| 違う 違う | ポイント | ユニット | パラメータ |
| 1 | 定数電圧 | kV | 12 |
| 2 | 定数周波数 | Hz | 50 |
| 3 | 定数電流 | A について | 630 |
| 4 | 定数アクティブロード断片電流 | A について | 630 |
| 5 | 定位断続電流回路 | A について | 630 |
| 6 | 5%の正規負荷の割引電流 | A について | 31.5 |
| 7 | 充電ケーブルの定数断片電流 | A について | 10 |
| 8 | コンデンサータの定位断片電流 | A について | 400 |
| 9 | 無負荷トランスフォーマーの定位断続電流 | 1600kVA トランスフォーマー無負荷電流 |
|
| 10 | 1分 周波数 抵抗電圧 (rms) 接地,インターフェーズ,真空割れ/隔離ポート |
kV | 42/48 |
| 11 | 完全な獲物 電気パルス 抵抗電圧 (ピーク) 接地,インターフェーズ,真空破裂/隔離ポート |
kV | 75/85 年 |
| 12 | 定数短時間耐電 (熱安定性) | kA/s | 20/3 |
| 13 | 定数ピーク抵抗電流 (動的安定性) | kA | 50 |
| 14 | 定数短回路電流 | kA | 50 |
| 15 | 定位電流の切断時間 | 時間 | 10000 |
| 16 | メカニカルライフ | 時間 | 10000 |
| 17 | 連絡許可 磨き蓄積厚さ | mm | 3 |
| 18 | オープン・クローズ・オペレーティング・トルク (力) | Nm | 120(240) |
| 19 | 2次制御電源電圧 | V | AC / DC 240 |
| 20 | 純重量 | 体重 | 61 |
| 21 | サイズ | mm | 720 × 490 × 885 |
| 22 | パッケージの寸法 | mm | 830 x 900 x 520 |
