商品の詳細:
お支払配送条件:
|
| 高度: | 3まで、海水位の上の000m | 主要な回路（V）の評価される電圧: | AC 380 （400、660） |
|---|---|---|---|
| 母線: | 3段階および4ワイヤー | フォーム: | 全包まれたタイプ |
| ハイライト: | 高圧ガスによって絶縁される開閉装置,ガスによって絶縁される開閉装置 |
||
屋内ガスによって絶縁される開閉装置の金属の覆われた電力設備
プロダクト
概観

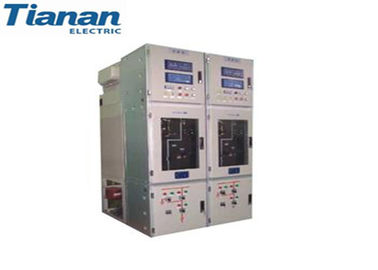

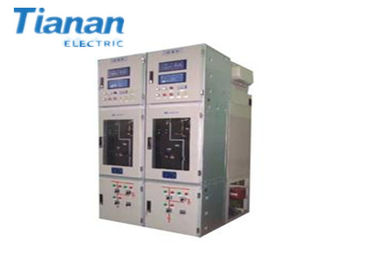

XGN49-40.5 （Z） [（以下「C-GISと」言われる） DXG-40.5 （Z）]屋内ガスの絶縁の金属で被覆された開閉装置は研究されるハイテク プロダクト、中国の電力産業連合のLongyuan力の研究所の技術の紹介に基づいて成長して、製造されてです。それはGB/T11022即ち「HVの開閉装置およびコントローラー」におよびGB3906即ち「3-35KV AC金属で被覆された開閉装置」の技術的要求事項会います。それに高い信頼性の特徴がありましたり、維持および小さいカバー区域から放します。主要な技術的な変数は国際的な高度のレベルに着きました。
特徴
a. モジュールの設計を採用して下さい。
b. 金属の覆われたエンクロージャは4~6mmの良質の鋼板から成り、機械手によって溶接されます。エンクロージャは高度でよく密封され、30年間ガスの漏出を、エンクロージャ歪むことができません保障しません。
c. 入って来、出て行くケーブルは特別なケーブル頭部および内部の円錐形のタイプ絶縁体と接続されます。
d. エポキシ樹脂はタイプCTを通して母線を注ぐために採用されます。
e. 二次巻上げは制御、保護、測定および信号機能、または従来のリレー保護含んでいるインテリジェント制御/保護単位と合います。
f. ガスのアイソレーターは母線部屋の電気絶縁材そしてガスの堅さを保障できるキュービクル間の主要な母線を接続するために採用されます。
変数
| 名前 | 単位 | 変数 | |
| 評価される電圧 | kV | 40.5 | |
| 評価される流れ | A | 5~1250 | |
| 評価される頻度 | Hz | 50 | |
| 評価される力頻度抵抗電圧（1min） | 段階間、地球への段階 | kV | 評価される力頻度抵抗電圧（1分） |
| ギャップを開けるため | |||
| 評価される電光衝動抵抗電圧 | 段階間、地球への段階 | kV | 評価される電光衝動抵抗電圧 |
| ギャップを開けるため | |||
| 二次回路力頻度抵抗電圧（1min） | V | 2000年 | |
| 流れを壊す評価される短絡 | ka | 25 | |
| 流れを作る評価される短絡 | ka | 63 | |
| 評価される短時間の抵抗の流れ | ka | 25 | |
| 評価されるピーク抵抗の流れ | ka | 63 | |
| 評価される短絡の持続期間 | s | 4 | |
| エンクロージャの保護クラス（空気インフレーションShell/LVのキュービクル） | IP67/IP4X | ||
| 主要な回路の抵抗毎段階 | μΩ | ≤250 | |
| SF6ガスの評価される操作圧力（20℃のためのゲージ圧） | Mpa | 0.05 | |
| SF6ガスの最低の操作圧力（20℃のためのゲージ圧） | Mpa | 0.02 | |
| SF6ガスの年次ガスの漏出率 | % | ≤1 | |
| 補助回路の評価される操作電圧 | V | DC110/220 | |
| エンクロージャ次元（Width*Depth*Height） | mm | （600~1200） *1400*2500 | |
