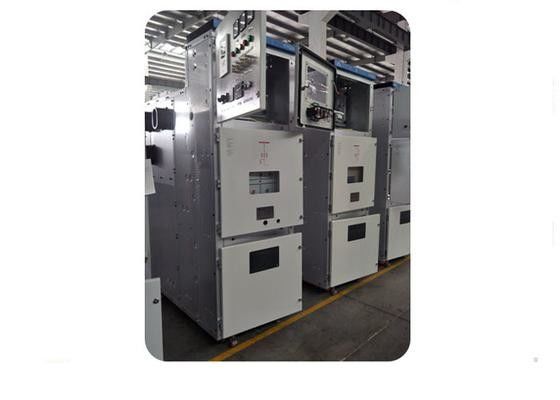

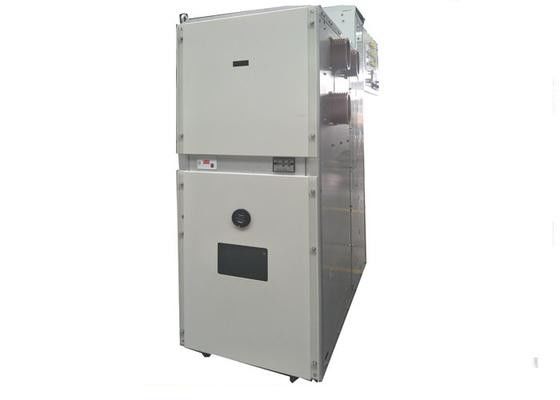

KYT8 （KYN28A） - 24の安全電気金属の覆われた開閉装置のメーターで計るキャビネット

KYT8 (KYN28A) - 24 安全電気金属クレイドスイッチギア計量キャビネット

概要

KYN28-24型 装甲式 脱出式 AC メタルスイッチキャビネットは 3相 AC50Hz,定電圧 24KV 室内電源配送設備です.電気の供給を制御するまた,頻繁に操作する場所の制御にも使用できます.

1サービス状態

1. 高さ:<=1000m
2. 環境気温:-15°C~+40°C (運送と保管は25°Cで許可されています)
3. 関連湿度:日平均湿度≤95%
4. 月間平均湿度<=90%
5. コンデンサとII級汚染環境に適している
6. 腐食性のある燃える気体や蒸気,定期的な激しい衝撃がない
7. 特殊なサービス条件のために,製造者と交渉する必要があります.
8. 地震強度は 8 級を超えない.

2構造
2.1 収納物
CNC機械加工によって輸入アルミ亜鉛鋼板を採用し,多重加工を使用 強い酸化耐性と耐腐蝕性,軽量強力なメカニズム強度.
IP4Xの保護度を持つ室は,4つの別々のコンパクトメントに分かれています.ドアを開けるとコンパクトと断路器はIP2Xです.

2.2 トロリー (VCB)
カーリフレームは,CNC機械ツールの後に薄いステアで組み合わさっています. カーリは,機械的なインターロックを安全かつ信頼性の高いようにするためにスイッチギアと調整されています.同じ仕様を持つトロリーは交換可能です.
サーキットブレーカートロッリーは真空サーキットブレーカーやその他の補助機器を装備しており,VCBはABBのサーキットVD4または自社製のVT19であることができます.断断された位置で信頼性の高いロックすることができます信頼性の高い接続を保証する試験位置.

2.3 バスバー部品
支部バスは,静的コンタクトボックスと他のサポートなしでメインバスバーに接続されます. 弧障害の場合,メインバスバーはブッシングによって分離され固定されます.
この構造は,事故が他のキャビネットに広がるのを効果的に防ぐことができます.

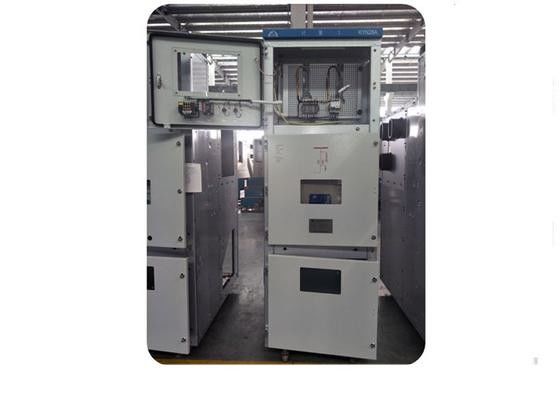

2.4 計器室
装置のドアにあらゆる種類のスイッチ,ステータスインジケーター,計測器などを設置できます. 保護リレー,二次電線,端末と空気スイッチ,低電圧ファイューズなど,計器室内に装備されている.

2.5 障害防止のロック
切断器,VCBとパネルドアの間に"anti-5"機械的なロックがあり,誤操作を防ぐための信頼性の高い測定,便利で安全な保守,柔軟な操作があります.

3外部寸法と重量
