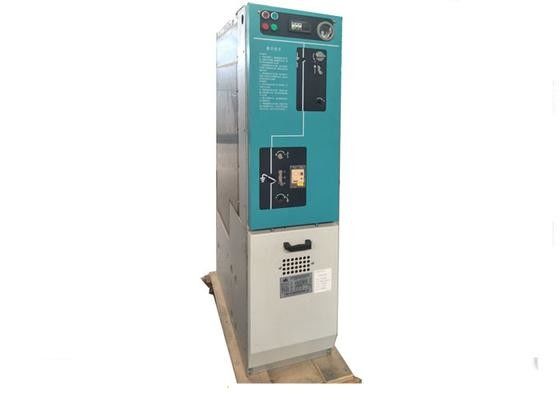

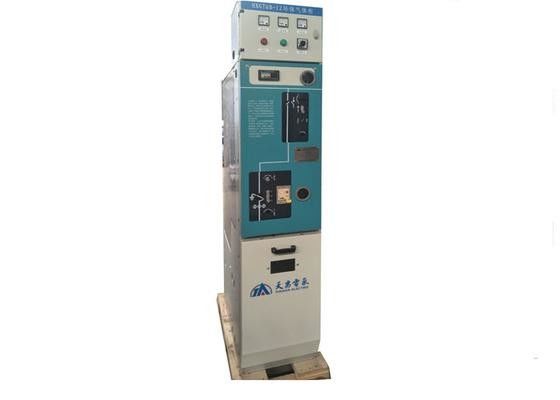

真空の遮断器の金属の覆われた開閉装置、中間の電圧開閉装置

Vacuum Circuit Breaker Metal Clad Switchgear , Middle Voltage Switchgear
Vacuum Circuit Breaker Metal Clad Switchgear , Middle Voltage Switchgear Vacuum Circuit Breaker Metal Clad Switchgear , Middle Voltage Switchgear

大画像 :  真空の遮断器の金属の覆われた開閉装置、中間の電圧開閉装置

商品の詳細:
起源の場所: 中国
ブランド名: Tianan Electric
証明: IEC62271-220,JB/T3855-2008,GB16926-2009
モデル番号: XGN58 (HXGT6A) - 12
お支払配送条件:
最小注文数量: 装着時
価格: Pending
パッケージの詳細: 木製ケース
受渡し時間: 45 の仕事日
支払条件: T/T、L/C、D/P、ウェスタン・ユニオン、MoneyGram
供給の能力: 1年ごとの2000units
詳細製品概要
キャビネット ドア: 鋼板 エンクロージャ: ステンレス鋼板
評価される母線の流れ: 630/1250A SF6ガスの年次漏出率: ≤0.2%
ハイライト:

GIは絶縁された開閉装置にガスを供給します

,

中間の電圧開閉装置

ガス-絶縁材の金属-封じられた開閉装置/真空の遮断器の開閉装置



概観

開閉装置は金属のエンクロージャのすべての主要な回路を密封するで、アークの消灯および絶縁材媒体としてSF6ガスを取ります一種の合成の器具。それはリング ネットワークの電源のために適して、倍は10kV MVの電源ネットワークの電源を放射します。それは末端の電源でも使用されます。リング ネットワークの電源の使用が原因で電源、それの信頼性を特に使用されます電力配分および制御のためにミネラル植物、住宅区域、学校、公園で、等高めます。さらに、便利な関係および取付けのために、小さい容積、それは第一次側面の高圧装置としてサブステーションでも使用されます。



順序のためのノート

1. 主要な関係の機構数および単一行組織的図表、レイアウトの図表;

2. 二次回路の図式的な図表、末端の整理の図表(末端の整理の図表、なしで製造業者の指定によって取られます);

3. 命令した場合ケーブルおよびケーブルの終了の指定およびタイプは確認されるべきです;

4。 開閉装置が特別な環境で使用されれば、顧客は製造業者と命令した場合交渉するべきです;

5. 予備品か付属品が必要性にあれば、顧客は名前および量を提供するべきです。



項目 単位 変数
評価される電圧 KV 12,24
評価される母線の流れ A 630,1250
評価される流れ A 630
評価される頻度1min HZ 50/60
評価される短時間の抵抗の流れ KA 20/4,25/2
評価されるピーク抵抗の流れ KA 50,63
流れを作る評価される短絡 KA 50,63
ヒューズ ワイヤーが付いている負荷開閉装置の評価される流れ A 100

流れを壊す評価される短絡



ヒューズ KA 31.5
遮断器 KA 20,25
1min力
頻度抵抗
電圧

(段階に地面/溝を段階的に行なう段階)



KV 42/48,65/79
電光衝動
抵抗電圧
(ピーク値)
(段階に地面) (段階に地面を段階的に行なう段階を段階的に行なう段階 KV 75/85,125/145
回路の抵抗 負荷開閉装置 μΩ 130
合成の器具のキャビネット(ヒューズの抵抗を含まないため) μΩ 250
  遮断器のキャビネットSF6 μΩ 140
SF6評価されるガス圧力
(20ºCゲージ圧)
Mpa 0.04
SF6ガスの年次漏出率   ≤0.2%
保護等級(ガスによって満たされるエンクロージャ)   IP67
