サービス寿命: | 10000 | 絶縁されたタイプ: | 絶縁されるガス |
---|---|---|---|
アプリケーション: | 屋内 | 高度: | ≤1000m |
ハイライト: | GIは絶縁された開閉装置にガスを供給します,中間の電圧開閉装置 |

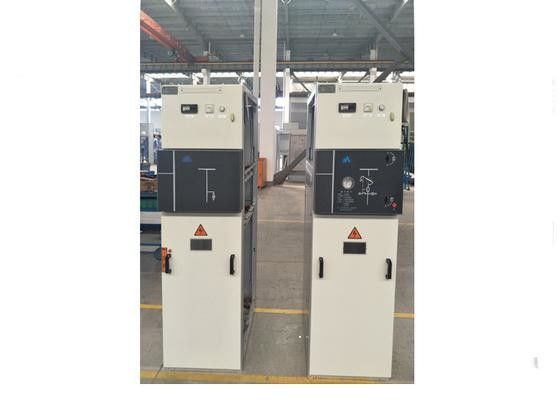

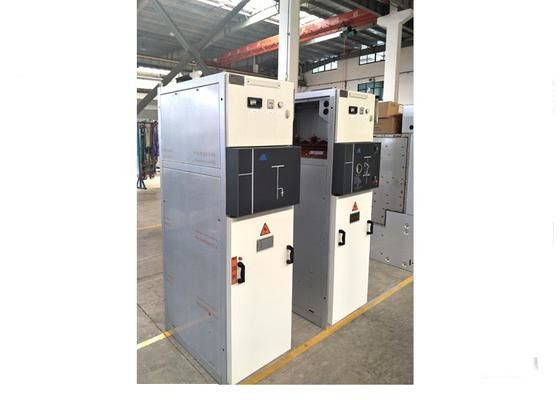

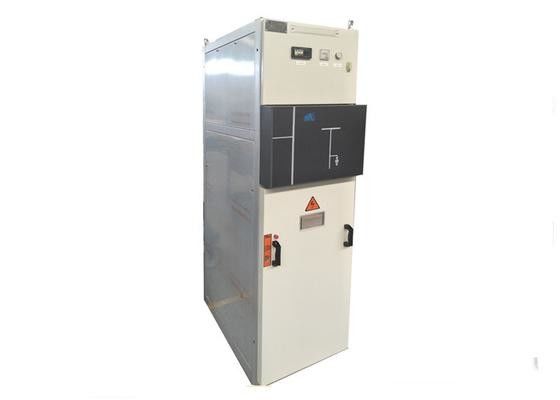

覆われたSf6 Rmu MvのGIリング主要な単位および密集した開閉装置システムAC金属-
AC金属-覆われたSF6 RMU MVのGIは主要な単位および密集した開閉装置を鳴らします
概観
HXGN26-12 (F) (以下「RMUと」言われる) AC金属で被覆されたSF6 RMUは外国に吸収し、先端技術を消化し、そして国家の電源の条件を結合することによる私達の会社によって開閉装置、設計され、研究されます。
特徴
a. 主要なスイッチはFN26-12 SF6の負荷スイッチです。
b. 3段階は縦方向の整理です。
c. 2メカニズム:手動ドライブ、マニュアルおよびモーター ドライブ。
d. エンクロージャ:アルミニウム亜鉛によって塗られる鋼板を完了して下さい。
e. 信頼できる5保護およびインターロック・システム。
f. キュービクル間の制御回路の容易な配線の関係。
条件を整備して下さい
a. Altitude≤1000m
b. 周囲の空気の温度:最高+40ºCの最低-35ºC
c. 相対湿度:日記の平均値は95%以下あります;月例平均値はあります
90%以下。
d. 周囲の空気は可燃性ガスとの腐食、明白な汚染および等無しにあるべきではないです。
e. 地震は機能を防ぎます:プロセス地上の横のacceleration0.2gおよび垂直
同時のacceleration0.1gは、共鳴、正弦、鞭の波テスト、安全率を多くべきです採用します
1.67より
変数
名前 | 単位 | 変数 |
評価される電圧 | kV | 12 |
評価される頻度 | Hz | 50 |
評価される主要な母線の流れ | A | 630 |
回路の評価される短時間の抵抗の流れを埋める主要な回路 | kA/s | 25/2 |
回路によって評価されるピーク抵抗の流れを埋める主要な回路 | ka | 63 |
流れを作る回路によって評価される短絡を埋める主要な回路 | ka | 63 |
負荷スイッチの時を壊す全能力 | 時 | 100 |
流れを壊すヒューズ | ka | 31.5 40 |
耐用年数 | 時 | 10000 |
段階間の1min力頻度抵抗電圧(r.m.s)、分離の間隔を埋めるため | ka | 42/48 |
埋まっている分離の間隔への段階間の電光衝動抵抗電圧(ピーク)、 | kV | 75/85 |
二次回路1min力頻度抵抗電圧 | kV | 2 |
