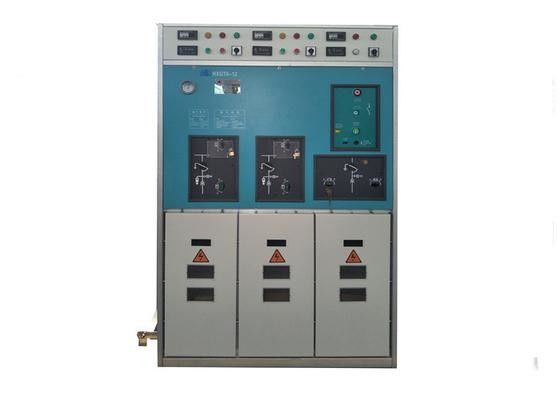

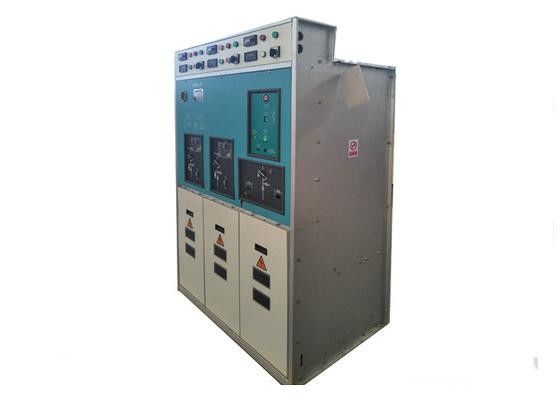

主要な単位12kvの屋内中型の電圧開閉装置、GIのガスによって絶縁される開閉装置を鳴らして下さい

主要な単位12KVの屋内ガス-絶縁された金属-を封じられた開閉装置鳴らして下さい

概観

開閉装置は金属のエンクロージャのすべての主要な回路を密封するで、アークの消灯および絶縁材媒体としてSF6ガスを取ります一種の合成の器具。それはリング ネットワークの電源のために適して、倍は10kV MVの電源ネットワークの電源を放射します。それは末端の電源でも使用されます。リング ネットワークの電源の使用が原因で電源、それの信頼性を特に使用されます電力配分および制御のためにミネラル植物、住宅区域、学校、公園で、等高めます。さらに、便利な関係および取付けのために、小さい容積、それは第一次側面の高圧装置としてサブステーションでも使用されます。

構造および主義

RMUは3つのコンパートメントから一般に成っています。（必要ならば、1つのコンパートメント、2つのコンパートメント、3つのコンパートメントまたは多くを持つためにそれはまた作りまた拡張の母線によって結合することができます）。第一次要素は3mmの厚さのステンレス鋼の版によって溶接される封じられたエンクロージャにあります。エンクロージャの中で、アーク消灯および絶縁材のために媒体として使用される0.04Mpaの圧力のSF6ガスがあります。ガスに満ちたエンクロージャの中のガス圧力は圧力計によって監察されます。ガスに満ちたエンクロージャから離れて、エンクロージャの他の部分はガスに満ちたエンクロージャの取付けそして固定のために使用されます。ガスのに満ちたエンクロージャの中にないそれらの部品はこのキャビネットの中で取付けられるか、または取付けられています。キャビネットのこの部品はデジタル制御の薄板金のプロセス用機器によって曲がり、高力ボルトおよびナットによって接続されるアルミニウムが塗られる良質亜鉛鋼板によってなされます。キャビネットのドアはプラスチック スプレーか元気なコーティングによって良質の曲げられるによっておよび終えられてなされます。

1. RMUはガス タンク、メカニズム コンパートメント、ケーブル コンパートメント、器械コンパートメント、拡張の母線から、等成っています。ガス タンクの背部、耐圧防爆装置があります（映像で示されていない）。内部アーク圧力がオペレータに害をするには余りにも大きいとき、タンクの中の高圧ガスは避ける耐圧防爆装置を通したキャビネットの後部から解放されます。

2. 負荷スイッチの構造はアークの消灯の強い能力のアーク シュートのタイプ、です。

3。 ヒューズおよび負荷交換機械室は変圧器の保護回路を形作ります。HVの現在の制限ヒューズはエポキシ樹脂鋳造の絶縁のエンクロージャに取付けられています。ヒューズが燃え尽きるとき、発砲ピンは現れ、負荷スイッチは開きます。

4.メカニズム コンパートメントはRMUの前部にあります。あらゆる機能回路では、負荷および遮断器はすべて手動の（かモーター）充満ばねの制御機構が装備され、三位断路器および地球スイッチは手動充満ばねの制御機構が装備されています。スイッチ州の表示器があります。三位断路器および地球スイッチ操作のメカニズムは無許可の人員のmisoperationを防ぐのに使用することができる南京錠によって装置が作動中のとき合います。ケーブル部屋、ケーブル部屋の回路のブレーカ3位置の断路器のドアの負荷スイッチ地球スイッチ ドアの操作に「5保護」連結装置があります。
