商品の詳細:
お支払配送条件:
|
| 定格電流: | 630A、125A | 定格電圧: | 12KV |
|---|---|---|---|
| 保護度: | IP67 | 寸法: | 400*750*1500 |
| ハイライト: | GIは絶縁された開閉装置にガスを供給します,中間の電圧開閉装置 |
||
12kv中型の電圧開閉装置、電気固体絶縁材Mvの開閉装置Rmu

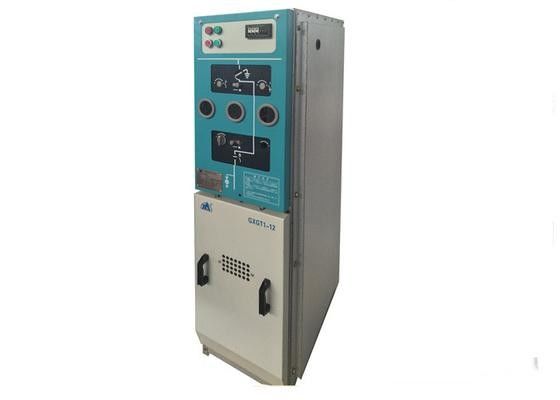

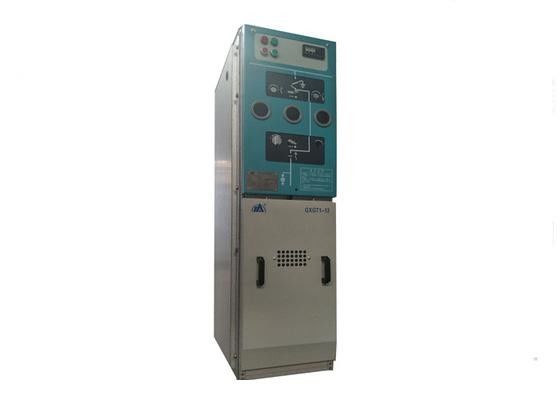

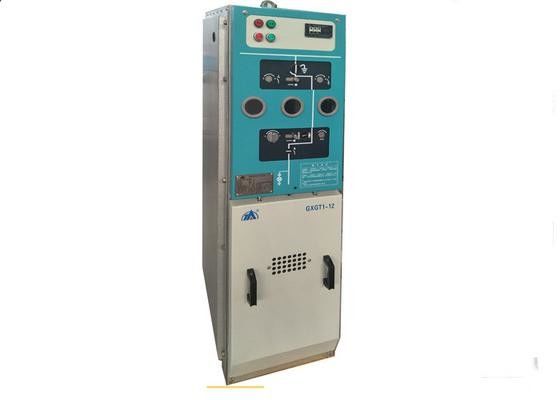

12KV中型の電圧開閉装置の固体絶縁材の開閉装置RMU
概観
GXGT1-12固体絶縁材の開閉装置は外面およびシリコーン ゴムのシーリング母線で塗られる接地保護のエポキシ樹脂絶縁シリンダーで十分に絶縁され、密封される環境装置、生きている部品密封されますです。差込式のタイプ固体絶縁材の母線が2つの隣の開閉装置を接続するのに使用されています。全開閉装置は外部環境と影響を及ぼされません。
GXGT1-12固体絶縁材の開閉装置は真空の負荷開閉装置、真空の負荷スイッチ ヒューズの組合せ装置のキャビネットおよび真空の遮断器のキャビネットから成っています。それは三相AC 10kVのために適しています、50Hzはエネルギー装置の受諾そして配分のための母線システムを選抜します。それに回路のための制御、保護、監督および伝達し合う機能があります。それは手入れ不要のための狭いスペース、悪い環境、高度および要求の場所のための空港で、地下鉄、大きい建物、二次サブステーションおよび産業および鉱山企業、等、特に適用されます。
| S/N | 名前 | 単位 | GXGT1-12固体絶縁材のキャビネット | Cモジュールの負荷スイッチ | Fのモジュールによって結合される装置 | Vモジュールの遮断器 | ||
| 1 | 評価される電圧 | kV | 12 | |||||
| 2 | 1min力頻度抵抗電圧（r.m.s） （段階間で、ひびを埋めるため） | kV | 42/48 | |||||
| 3 | 電光衝動抵抗電圧（r.m.s） （段階間で、ひびを埋めるため） | kV | 75/85 | |||||
| 4 | 評価される流れ | A | 630,1250 | 630 | 125 | 630,1250 | ||
| 5 | 評価される頻度 | Hz | 50 | |||||
| 6 | 流れを壊す評価される短絡 | ka | 20,25 | 31.5 | 20,25 | |||
| 7 | 流れを壊す段階の地絡から | ka | 17.3、21.7 | |||||
| 8 | 評価されるケーブル充満流れ | A | 10 | 25 | ||||
| 9 | 現在の評価される短時間の抵抗/短絡の持続期間の時間 | kA/s | 20,25/4 | 20/4年 | 20,25/4 | |||
| 10 | 評価されるピーク抵抗の流れ | ka | 50,63 | 50 | 50,63 | |||
| 11 | 流れ（ピーク）を作る評価される短絡 | ka | 50,63 | 50 | 50,63 | |||
| 12 | 評価される操作順序 | O 0.3s CO 180s CO | ||||||
| 13 | 評価される（移動の）流れを引き継いで下さい | A | 3500 | |||||
| 14 | 部分的な排出 | PC | ≤20 | ≤5 | ≤5 | ≤5 | ||
| 15 | 機械生命 | 時 | 10000 | |||||
| 16 | 内部アークのクラス | IAC |
AFLRのクラス 20kA/0.5s |
|||||
| 17 | 保護レベル | IP67のキュービクルIP4Xを密封する充電されたボディ | ||||||
