商品の詳細:
お支払配送条件:
|
| 頻度: | 50Hz | 特別条項: | 顧客によって決まる |
|---|---|---|---|
| 鉄心のラミネーション: | こんにちはBケイ素 シート | 定格容量: | 30000KVA |
| ハイライト: | 移動式電気変圧器の場所,車によって耐えられる電気変圧器の場所,11.5kvは変圧器のサブステーションを包んだ |
||

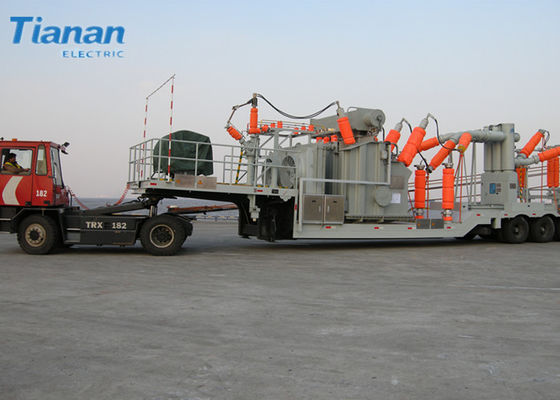

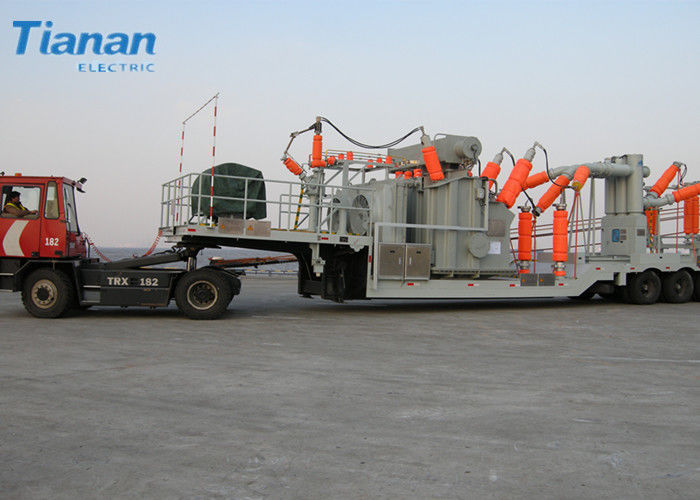

110 - 132のKVの電源変圧器車-耐えられた移動式プレハブのサブステーション
概要:
通常のサブステーションが持ち、サービス状態が現在よいことシリーズ110KV三相2巻上げ以外回路の蛇口変更の電源変圧器にすべての機能がある。プロダクトの進水の後で、彼らは勝った
彼らの便利のための顧客からのよい賞賛および高有効
優秀な特性。
技術的な変数:
1. LVの側面のスイッチ装置の技術的な変数
| いいえ。 | 項目 | 単位 | 変数 |
| 1 | システム電圧 | kV | 11.5 |
| 2 | 評価される電圧 | kV | 12 |
| 3 | 評価される頻度 | Hz | 50 |
| 4 | 評価される流れ | 2000,1600,1250、 | |
| 5 | 評価される1min力頻度抵抗電圧 | kV | 42/48 |
| 6 | 評価される電光衝動抵抗電圧 | kV | 75/85 |
| 7 | 評価される短い時間の抵抗の流れ | ka | 40,31.5、25 |
| 8 | 評価される短い時間の抵抗の時間 | s | 4 |
| 9 | 評価されるピーク抵抗の流れ | ka | 100,80,63 |
| 10 | 現在の評価される短絡の破損 | ka | 40,31.5、25 |
| 11 | 作る現在に評価される短絡 | ka | 100,80,63 |
| 12 | 評価される操作順序 | O 0.3s CO 180s CO | |
| 13 | 機械持久力 | 時 | ≥10000 |
2. HV側面スイッチ装置の技術的な変数
表1
| いいえ。 | 項目 | 単位 | 変数 |
| 1 | システム電圧 | kV | 132 |
| 2 | 評価される電圧 | kV | 145 |
| 3 | 評価される頻度 | Hz | 50 |
| 4 | 評価される流れ | 2000年1600 | |
| 5 | 評価される1min力頻度抵抗電圧 | kV | 275 |
| 6 | 評価される電光衝動抵抗電圧 | kV | 650 |
| 7 | 評価される短い時間の抵抗の流れ | KA | 25,31.5、40 |
| 8 | 評価される短い時間の抵抗の時間 | s | 3 |
| 9 | 評価されるピーク抵抗の流れ | ka | 63,80,100 |
表2
| いいえ。 | 項目 | 単位 | 変数 | ||
| 1 | システム電圧 | kV | 132 | ||
| 2 | 評価される電圧 | kV | 145 | ||
| 3 | 評価される頻度 | Hz | 50 | ||
| 4 | 評価される流れ | 2000年 | |||
| 5 | 評価される1min力頻度抵抗電圧 | kV | 275 | ||
| 6 | 評価される電光衝動抵抗電圧 | kV | 650 | ||
| 7 | 評価される短い時間現在/時間に抗するため | KA/s | 40/4 | ||
| 8 | 評価されるピーク抵抗の流れ | ka | 100 | ||
| 9 | 現在の評価される短絡の破損 | ka | 40 | ||
| 10 | 作る現在に評価される短絡 | ka | 100 | ||
| 11 | DCの部品 | % | 40 | ||
| 12 | 評価される操作順序 | O 0.3s CO 180s CO | |||
| 13 | 開始時間 | 氏 | 35±5 | ||
| 14 | 閉鎖時 | 氏 | 105±15 | ||
| 15 | 時間の破損 | 氏 | ≤60 | ||
| 16 | 棒間の非同時性 | 完了 | 氏 | ≤5 | |
| 開始 | 氏 | ≤3 | |||
| 17 | 各棒のひびNO | 1 | |||
| 18 | 機械持久力 | 時 | ≥6000 | ||
| 19 | 全能力連続的な破損の時間 | 時 | ≥20 | ||
| 20 |
SF6のガス圧力 （20℃） |
評価される価値 | MPa | 0.60 | |
| 警報価値 | MPa | 0.55 | |||
| 価値の錠 | MPa | 0.50 | |||
| 21 |
SF6のガスの湿気 内容（μl/l） |
合格判定値 | PPM | ≤150 | |
| 操作の正当な価値 | PPM | ≤300 | |||
| 22 | SF6の年次ガスの漏出率 | % | ≤0.5 | ||
| 23 | 各遮断器の総重量 | kg | 2000年 | ||
表3
| 評価される第一次流れ | 150,300,500,750,1000,1500,2000 |
| 評価される二次流れ | 5A |
|
定格出力容量および正確さのレベル
|
表4を見なさい |
表4
| 流動比率 | 定格出力容量VA | 測定の正確さのレベル | 保護正確さのレベル |
|
150/5 300/5 500/5 750/5 1000/5 1500/5 2000/5 |
20 20 30 30,40 40,50 50 50 |
0.5 0.5 0.5 0.5 0.5 0.5 0.5 |
5P20 5P20 5P20 5P20 5P20 5P20 5P20 |
注:（1）ストレート型のタイプ ブッシュの変流器は遮断器で付す。
