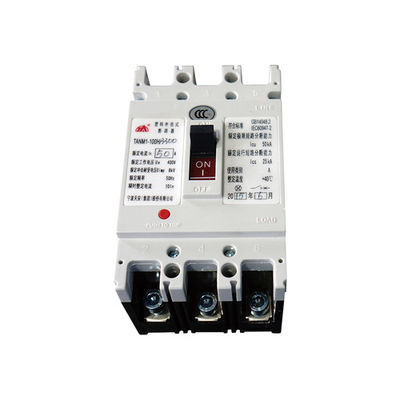

低電圧回路断片/鋳造ケース回路断片 TANM1 TANM2シリーズ
概要
TANM1/TANM2シリーズ型ケース断路器 (以下",断路器"と呼ばれる) は,AC 50Hz (または 60Hz) の電路で,定位電圧が660 (690V) 以下の電路に適しています.定数電流低周波トランスフォーマー用で,モーター保護や低頻度の起動にも使用できます. 超負荷,短回路,低電圧保護装置があります.電気回路と電源を損傷から守ることができる.
TANM1は,中国品質認証センター (CQC) によって発行された中国義務製品認証のCCC認証を通過しました.
特徴
a. 完全な仕様を持つ電流,異なる容量の回路保護に対応できる
b. オーバーフラッシュ距離が短く,ブレーカーショートサーキット断裂能力を改善する,最適な設計で弧消し室と接触構造を採用
c. 製品全体の設計には,完全なアクセサリーと柔軟な接続モードがあります.
d. 小容量,軽量,コンパクトな構造,シンプルで信頼性
e. 箱は,高強度隔熱材料を採用し,美しく,信頼性
f. 容易な設置,固定型やプラグイン型などの様々なインストールタイプを提供できます.
g. 操作が簡単で,直接ハンドルで操作できます.外部のターニングハンドルとモーター操作で操作できます.
(h) IEC60947-2,GB/T14048の国際および国内規格に適合する.2
パラメーター
| タイプ | TANM1-63 | TANM1-100 | TANM1-225 | ||||||
| S | H | S | H | R | S | H | R | ||
| フレーム名電流 ポイント A |
63 | 100 | 225 | ||||||
| 定位電流 In ((A) | 10,16,20,32,40,50,63 | 16,20,32,40, 50,63,80,100 |
100,125,140,160,180,200,225 | ||||||
| 定数隔熱電圧 Ui ((V) | 500 | 800 | 800 | ||||||
| 定数稼働電圧 Ue ((V) | 400 | 400,690 | 400,690 | ||||||
| 短路切断能力の定数制限 Icu(kA) |
AC690V | - | 10 | 8 | 20 | - | 8 | 20 | - |
| AC400V | 25 | 50 | 35 | 50 | 85 | 35 | 50 | 85 | |
| 走行中の短回路断絶能力 Ics(kA) |
AC690V | - | 5 | 4 | 10 | - | 4 | 10 | - |
| AC400V | 18 | 35 | 22 | 25 | 42.5 | 22 | 25 | 42.5 | |
| 定数電圧 Uimp ((V) | 6000 | 8000 | 8000 | ||||||
| 変電性特性 (V) | 2500 | 3000 | 3000 | ||||||
| 使用寿命 | 合計時間 | 14500 | 10000 | ||||||
| 電動寿命 | 6000 | 3000 | |||||||
| メカニズムの寿命 | 8500 | 7000 | |||||||
| フラッシュオーバー距離 (mm) | 0 | 0 または<50 | 0 または<50 | ||||||
続けよう
| タイプ | TANM1-400 | TANM1-630 | TANM1-800 | ||||||
| S | H | R | S | H | R | S | H | ||
| フレーム名電流 Inm (A) | 400 | 630 | 800 | ||||||
| 定位電流 In ((A) | 225,250,315,350,400 | 400,500,630 | 630,700,800 | ||||||
| 定数隔熱電圧 Ui ((V) | 800 | 800 | 800 | ||||||
| 指定電圧 Ue ((V) | 400,690 | 400,690 | 400,690 | ||||||
| 短路断断能力の名限Icu(kA) | AC690V | 10 | 20 | - | 10 | 20 | - | 20 | - |
| AC400V | 50 | 65 | 100 | 50 | 65 | 100 | 75 | 100 | |
| 走行中の短路断断能力ICS (kA) | AC690V | 5 | 10 | - | 5 | 10 | - | 10 | - |
| AC400V | 25 | 40 | 50 | 25 | 40 | 50 | 50 | 65 | |
| 定数インパルス 耐電流 Uimp ((V) | 8000 | 8000 | 8000 | ||||||
| 変電性特性 (V) | 3000 | 3000 | 3000 | ||||||
| 使用寿命 | 合計時間 | 6000 | 5500 | 3500 | |||||
| 電動寿命 | 2000 | 1500 | 1000 | ||||||
| メカニズムの寿命 | 4000 | 4000 | 2500 | ||||||
| フラッシュオーバー距離 (mm) | 0 または<50 | 0 または <50 | 0 または<50 | ||||||
