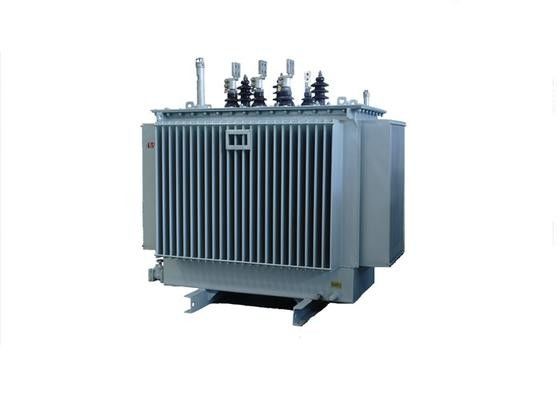

10 | 35KVオイルの浸された電気配分の電源変圧器

10 ~ 35KV Oil - Immersed Electrical Distribution Power Transformer
10 ~ 35KV Oil - Immersed Electrical Distribution Power Transformer

大画像 :  10 | 35KVオイルの浸された電気配分の電源変圧器

商品の詳細:
起源の場所: 中国
ブランド名: Tianan Electric
証明: CQC,CESI,IEEE
モデル番号: S (Z) 9/S (Z) 10/S (Z) 11
お支払配送条件:
最小注文数量: 1 ユニット
価格: Pending
パッケージの詳細: 木製の箱
受渡し時間: 40 の仕事日
支払条件: L/C、D ・ D ・ P、ハムスター、ウェスタン ・ ユニオン、MoneyGram
供給の能力: 4000単位/年
詳細製品概要
環境: 屋外 絶縁材オイル: 鉱油良質の等級
試験装置: IEC の標準 電圧: 10~35kv
ハイライト:

三相変圧器

,

送電の変圧器

10kVオイルによって浸される以外の負荷タップ切換器の電力配分の変圧器



概要:

11KVクラスの変圧器は送電および配分の場所、企業の植物、世代別組み立ての単位(GSU)で広く利用されています。それらに高性能の特徴が、低損失および手入れ不要あります。



構造特徴:

►の鉄心
鉄心は冷間圧延された穀物によって方向づけられるケイ素の鋼板から成っています。ラミネーションはステップ ラップの切られた自動積み重ね機能の長さライン切口にゲオルグの長さに切られます。マルチステップ ラミネーションの構造は損失および騒音を減らすことができます。中心の肢の鋼板およびヨークはガラス エポキシの結束によって一緒に締め金で止められます。
►の巻上げ
良質のエナメルを塗られるか、またはペーパー覆われた銅はドラム タイプ、螺線形のタイプ、改良された螺線形のタイプ、連続的なタイプおよび入れ込まれたタイプとしてコンダクターとして、巻上げ絶縁材の強さを保障させます使用されます。標準的な収録は±2*2.5%of HVの巻上げです。

►タンク
タンク、カバーおよび管理者はあります
波形の鋼板によって作られる。小さい変圧器のために、私達は深いタンクおよびカバーを使用しますが、より大きい変圧器のために、ベル タイプを製造します。波形の構造は油冷エンジンのための効果的な方法です。
►の絶縁材オイル
タンクはIEC296によって鉱油良質の等級で満ちて、それはPCBおよび自由にPCTです。変圧器を冷却することを助けるのにオイルが使用されています。それはまた提供します内部生きている部品間の電気絶縁材の一部分を使用されます。
►Tapのチェンジャー
タップ切換器が必須のレベルに変圧器の出力電圧を調整するのに使用されています。私達はシステムの変圧器の比率の変更によってHVの巻上げの回転の数の変更によってこれを達成します。タップ切換器は負荷(OLTC)でまたは負荷(OCTC)から離れている場合もあります。
►アセンブリ
中心および巻上げは変圧器の活動的な部品から一緒に集まっていました。複数の巻上げおよび採用される同一の圧力乾燥した方法と組み立てられる活動的なボディ効果的に抵抗をショートさせる電気強さおよび機能改良される



典型的なプロダクトの技術的なデータ;



タイプ 評価
KVA
オン負荷
損失
(w)
負荷
損失
(w)
I
(%)
イギリス
(%)
次元(mm) 重量
(kg)
a b c
S9-M-50/11 50 170 870 2.0 4.0 1215 660 1170 430
S9-M-250/11 250 560 3050 1.2 4.0 1190 815 1370 1115
S9-M-400/11 400 800 4300 1.0 4.0 1515 770 1580 1380
S9-M-500/11 500 960 5050 1.0 4.0 1635 840 1610 1600
S9-M-1000/11 1000 1700 10300 0.7 4.5 1960年 1095 1960年 2860
S9-M-2500/11 2500 3300 23000 0.55 5.5 2230 2305 2445 5660
S10-M-30/10 30 110 600 1.8 4.0 870 645 1025 310
S10-M-50/10 50 140 870 1.7 4.0 1090 650 1080 395
S10-M-80/10 80 200 1250 1.6 4.0 1140 675 1110 490
S10-M-100/10 100 240 1500 1.5 4.0 1185 690 1130 560
S10-M-125/10 125 280 1800 1.4 4.0 1205 710 1180 670
S10-M-160/10 160 340 2200 1.3 4.0 1255 720 1200 780
S10-M-200/10 200 400 2600 1.2 4.0 1295 740 1215 875
S10-M-250/10 250 470 3050 1.1 4.0 1340 755 1260 1115
S10-M-315/10 315 560 3650 1.0 4.0 1400 770 1320 1280
S10-M-400/10 400 680 4300 0.9 4.0 1500 860 1400 1490
S10-M-500/10 500 810 5150 0.9 4.0 1575 895 1430 1740
S10-M-630/10 630 1020 6200 0.8 4.5 1660 930 1545 2110
S10-M-800/10 800 1190 7500 0.7 4.5 1830 1070 1590 2625
S10-M-1000/10 1000 1450 10300 0.6 4.5 1935年 1175 1685 2860
S10-M-1250/10 1250 1650 12000 0.6 4.5 1960年 1170 1730 3330
S10-M-1600/10 1600 2040年 14500 0.5 4.5 2325 1220 2120 3765
S10-M-2000/10 2000年 2140 17820 0.5 4.5 2395 1260 2225 4530
