以外の負荷タップ切換器の電力配分の変圧器オイルは10kvを浸しました

オンラインです

以外の負荷タップ切換器の電力配分の変圧器オイルは10kvを浸しました

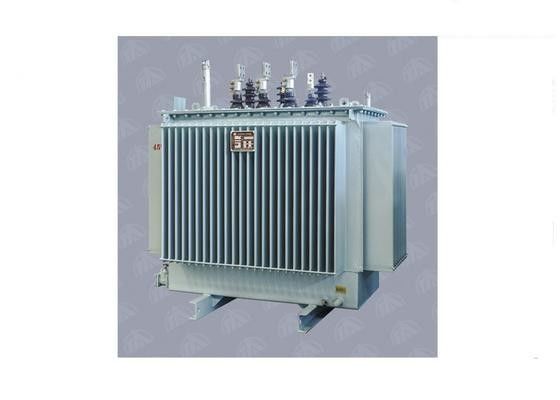

Off - Load Tap Changer Power Distribution Transformer Oil Immersed 10kv
Off - Load Tap Changer Power Distribution Transformer Oil Immersed 10kv

大画像 :  以外の負荷タップ切換器の電力配分の変圧器オイルは10kvを浸しました

商品の詳細:
起源の場所: 中国
ブランド名: Tianan Electric
証明: CESI,ISO,IEEE,IEC
モデル番号: S9、S10
お支払配送条件:
最小注文数量: 1 セット
価格: Pending
パッケージの詳細: 裸体
受渡し時間: 60 日間
支払条件: T/T、L/C、D/A、D/P
供給の能力: 5000個
詳細製品概要
高電圧: 6/6.3/10kv 低電圧: 0.4KV
容量: 30〜2000kVA オイル: 高品質のミネラルオイル
ハイライト:

送電の変圧器

,

オイルのタイプ変圧器

10kV オイル 浸透 オフ - 負荷 タップ チェンジャー 電力 配送 トランスフォーマー



一般:

11KV級トランスフォーマーは,電源伝送および配送ステーション,産業工場,発電装置 (GSU) で広く使用されています.彼らは高効率の特徴を持っています.低損失と保守無償.



構造的特徴:

鉄核
鉄コアは冷たいローリングの穀物指向シリコン鋼板で作られています.ラミネーションは,ステップラップカットと自動スタッキング機能を持つGEORGカット-ツー-長ラインで長さに切られています.多段階ラミネーション構造により 損失とノイズも減少します中核の鉄板と横軸は,ガラスとエポキシ結合で固定されています.
ローリング
高品質のエナメルされた銅または紙で覆われた銅が導体として使用され,巻き込みはドラム型,螺旋型,改善された螺旋型,断熱強度を確保するための連続型と交差型標準テープは,HV巻きの ± 2 * 2.5%です.

タンク
タンク,カバーと保育器は
小型のトランスフォーマーには 深いタンクと蓋が使われますが 大型のトランスフォーマーには 鐘型を製造します油冷却のための効果的な方法です.
断熱油
タンクはIEC296の基準で高品質のミネラルオイルで満たされ,PCBとPCTが含まれており,このオイルはトランスフォーマーを冷却するのに役立ちます.また,内部電源部品間の電気隔熱の一部を提供するために使用されます..
タンク交換器
トランスフォーマーの出力電圧を必要なレベルに調節するために使用されます.システム上のトランスフォーマー比率を変えることで HV巻きの回転数を変化させることで達成します.タップチェンジャーは,負荷 (OLTC) や負荷 (OCTC) 以外の状態でも使用できます.
総会
トランスフォーマーのアクティブ部分から組み立てられたコアと巻き込み.複数の巻き込みと同一圧力乾燥法で組み立てられたアクティブボディ,短回路に耐える能力が向上しました



典型的な製品の技術データ



タイプ 格付け
KVA
負荷中に
損失
(w)
負荷
損失
(w)
私は
(%)
イギリス
(%)
尺寸 (mm) 体重
(kg)
a は b c
S9-M-50/11 50 170 870 2.0 4.0 1215 660 1170 430
S9-M-250/11 について 250 560 3050 1.2 4.0 1190 815 1370 1115
S9-M-400/11 400 800 4300 1.0 4.0 1515 770 1580 1380
S9-M-500/11 500 960 5050 1.0 4.0 1635 840 1610 1600
S9-M-1000/11 1000 1700 10300 0.7 4.5 1960 1095 1960 2860
S9-M-2500/11 2500 3300 23000 0.55 5.5 2230 2305 2445 5660
S10-M-30/10 30 110 600 1.8 4.0 870 645 1025 310
S10-M-50/10 50 140 870 1.7 4.0 1090 650 1080 395
S10-M-80/10 80 200 1250 1.6 4.0 1140 675 1110 490
S10-M-100/10 100 240 1500 1.5 4.0 1185 690 1130 560
S10-M-125/10 125 280 1800 1.4 4.0 1205 710 1180 670
S10-M-160/10 160 340 2200 1.3 4.0 1255 720 1200 780
S10-M-200/10 200 400 2600 1.2 4.0 1295 740 1215 875
S10-M-250/10 250 470 3050 1.1 4.0 1340 755 1260 1115
S10-M-315/10 315 560 3650 1.0 4.0 1400 770 1320 1280
S10-M-400/10 400 680 4300 0.9 4.0 1500 860 1400 1490
S10-M-500/10 500 810 5150 0.9 4.0 1575 895 1430 1740
S10-M-630/10 630 1020 6200 0.8 4.5 1660 930 1545 2110
S10-M-800/10 800 1190 7500 0.7 4.5 1830 1070 1590 2625
S10-M-1000/10 1000 1450 10300 0.6 4.5 1935 1175 1685 2860
S10-M-1250/10 1250 1650 12000 0.6 4.5 1960 1170 1730 3330
S10-M-1600/10 1600 2040 14500 0.5 4.5 2325 1220 2120 3765
S10-M-2000/10 2000 2140 17820 0.5 4.5 2395 1260 2225 4530
