| 定格電圧: | 40.5kV | 定格電流: | 630A |
|---|---|---|---|
| ヒューズの評価される流れ: | 100A | 作るcurrrent接地スイッチ: | 31.5kA |
| ハイライト: | 高圧負荷スイッチ,真空の負荷壊れ目スイッチ |
||

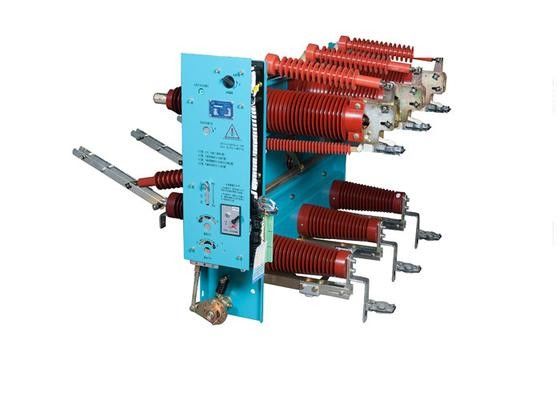

屋内高圧真空の負荷ブレーカ スイッチ、負荷スイッチ-ヒューズの組合せ
概要
FT16-40.5、FT16-40.5RはAC 50HZの電力網で負荷流れの破損で、35Kv.Itの評価される電圧適用され、流れに積み過ぎ、流れをショートできます適用されます。プロダクトはHXGT16-40.5屋内AC金属で被覆された開閉装置の主要な要素であり、DFT16-40.5屋外HVケーブルの枝box.HXGT16は35KVコンパクトのサブステーション、二次小規模の配分のサブステーションのために特に設計されています。それは風力の発電機システムの特に最もよい選択であり、変圧器terminal.DTWの制御そして保護のための送電のgri装置は、接触回線制御、屋外ケーブル蛇口、枝または転換に使用する送電ケーブルのための通過駅です。
変数
| S/N | 項目 | 単位 | データ | |||||
| 1 | 評価される電圧 | kV | 40.5 | |||||
| 2 | 評価される頻度 | Hz | 50 | |||||
| 3 | 評価される流れ | A | 630 | |||||
| 4 | ヒューズの評価される流れ | A | 100 | |||||
| 5 | 評価される短時間の抵抗の流れ | KA | 20 | |||||
| 6 |
流れを作る評価される短絡 |
s | 4 | |||||
| 7 | KA | 50 | ||||||
| 8 | 評価されるピーク抵抗の流れ | KA | 50 | |||||
| 9 | 流れを壊す定格負荷 | A | 630 | |||||
| 10 | 流れを壊す評価される移動（引き継いで下さい） （100Aヒューズと） | A | 2000年 | |||||
| 11 | 流れを作る接地スイッチ | KA | 31.5 | |||||
| 12 | FT16-40.5主要な回路の抵抗 | uΩ | ≤200 | |||||
| 13 | FT16-40.5R主要な回路の抵抗（ないヒューズ リンク抵抗を含んで） | uΩ | ≤400 | |||||
| 14 | 開始時間 | 氏 | 60-70 | |||||
| 15 | 評価されるヒューズ流れを壊します | KA | 31.5 | |||||
| 16 | 評価される絶縁材のレベル | 1min力 頻度抵抗 電圧 |
段階に地面を段階的に行なう段階 | KV | 95 | |||
| ひび/隔離のひび | 95/118 | |||||||
| 電光衝動 抵抗電圧 （ピーク値） |
段階に地面を段階的に行なう段階 | 185 | ||||||
| ひび/隔離のひび | 185/215 | |||||||
| 17 | 機械生命 | 負荷スイッチ | 時間 | 10000 | ||||
| 断路器 | 2000年 | |||||||
| 接地スイッチ | 2000年 | |||||||
| 18 | 次元 | HXGT16 | 幅 | mm | 1200,2000 | |||
| 深さ | 1600 | |||||||
| 高さ | 1900,2000 | |||||||
| DTW | 幅 | 1800 | ||||||
| 深さ | 2300 | |||||||
| 高さ | 2100 | |||||||
