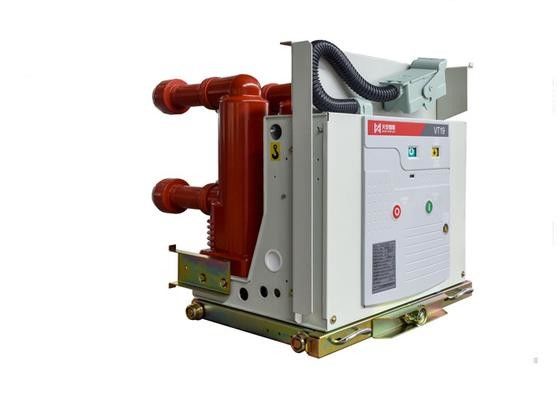

24kv高圧遮断器、AC遮断器の真空は-部屋を消すことです

24kv High Voltage Circuit Breaker , Ac Circuit Breaker Vacuum Are - Extinguishing Chamber
24kv High Voltage Circuit Breaker , Ac Circuit Breaker Vacuum Are - Extinguishing Chamber

大画像 :  24kv高圧遮断器、AC遮断器の真空は-部屋を消すことです

商品の詳細:
起源の場所: 中国
ブランド名: Tianan Electric
証明: GB1984、GB/T11022、DL/T403 and IEC62271
モデル番号: VT19-24
お支払配送条件:
最小注文数量: 1 ユニット
価格: Pending
パッケージの詳細: 木製ケース
受渡し時間: 35 の仕事日
支払条件: L/C、D ・ D ・ P、ハムスター、ウェスタン ・ ユニオン、MoneyGram
供給の能力: 2000pcs/年
詳細製品概要
定格電圧: 24kV 埋め込まれたポーランド人: APGプロセス
定格電流: 630 A、1250A タイプ: 固定タイプ/手車のタイプ
ハイライト:

高圧真空の遮断器

,

hvの遮断器

24kv真空はあります-部屋高圧ACを消して遮断器に掃除機をかけて下さい

ニンポーTIANAN (グループ) CO.、株式会社。



概観

VT19-24indoor HVの真空の遮断器は50HZ、24kVの三相AC電気システムで使用されます。それは炭鉱会社、力の工場およびサブステーションで制御および保護部として使用されます。特別な利点のために、それは頻繁に評価される流れまたは多数の破損の短絡の流れの下の操作場所のためにまた適しています。

遮断器はある国民の標準によってそして国際的な相対的な標準、GB1984のような、GB/T11022、DL/T403およびIEC62271、等識別されます。それにトラック部か固定設置部として使用される信頼できるロッケージがあります。



真空の構造は部屋をアーク消します

真空は部屋をです現在のエネルギーに耐え、作り、壊す遮断器の中心の部品アーク消します。それに機能および高い操作の持続期間をアーク消すこと十分があります。

  • 絶縁材のエンクロージャ(1)はの高輝度アルミナの製陶術材料から部屋を成っていますアーク消します、両端は溶接されたステンレス鋼カバー(6)であり、密封されたキャビティに形作られます。
  • 内部の層はの部屋をです金属によって避けられるカバー アーク消します(5)アークによって引き起こされる湿ったに金属をかぶせる作成及び破損はターミナルの間に短い時間の金属によって避けられるカバーで、内部の絶縁材媒体の強度アーク消します部屋をあります回復します混合するか、または凝縮することができます。合間に、避けられたカバーは金属のはねかけることの傷から製陶術のエンクロージャを保護できます。
  • 引き込められたステンレス鋼のアコーディオンの管(4)は重要な部分のアーク消します移動ターミナル(3)が完全閉鎖したのでアーク消す部屋を動かすことができる部屋をです。アコーディオンの管のシーリング機能そして長い持続期間は真空の機械持続期間は部屋をアーク消すことを決定した主要な要因の1つです。
  • ターミナルは真空の中心アーク消します部屋を、採用しますクロム銅をです、進められたきゅうりうおの技術は真空の遮断器の破損機能そして電気持続期間を保障でき操作の過電圧のレベルを減らします。



24KV遮断器の主要な変数



評価される電圧 24kV
評価される頻度 50Hz
評価される照明衝動抵抗電圧 125kV
評価される1つの最低力頻度抵抗電圧 65kV
評価される操作順序 O 0.3s CO 180s CO
評価される流れ(a) 630,1250 1250,1600,2000,2500
流れ(r.m.sのka)を壊す評価される短絡 20/25 31.5
流れ(ピーク値、ka)を作る評価される短絡 50/63 80
現在の評価される短い時間の抵抗/短絡の連続的な時間(kA/s) 20,25/4 31.5/4
評価されるピーク値の抵抗の流れ(ka) 50/63 80
壊します評価される短絡(時)の時を 30
機械持続期間(times0 20000
重量(kg) 固定タイプ ≤250
トラックのタイプ ≤350
名前 単位 データ
接触ターミナルの間隔 mm 12±1
オーバートラベル 4±1
非同期三相開始及び完了 ≤2
最後の接触ターミナルの軽快な時 ≤2
閉鎖及び開始時間 開始 ≤50
閉鎖 ≤70
平均開始速度(6mmを開けた後) m/s 1.4±0.3
平均最後の速度(6mmを閉めた後) 0.8±0.2
