構造: | プルアウト封じられたタイプ | 定格電圧: | 12KV |
---|---|---|---|
主要なbusuarの評価される流れ: | 200 A | 流れの破損: | 31.5kA |
ハイライト: | GIは絶縁された開閉装置にガスを供給します,中間の電圧開閉装置 |

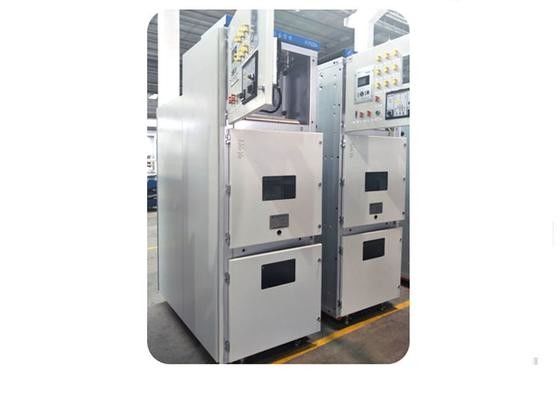

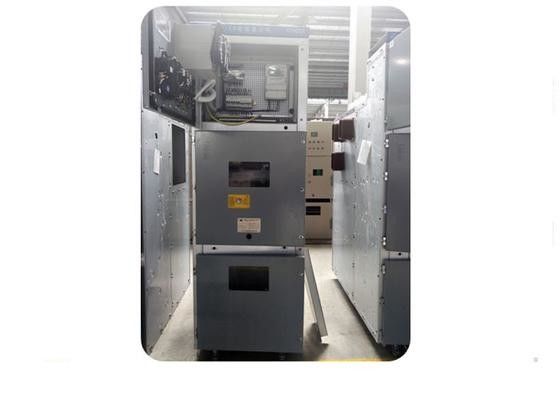

AC金属で被覆された開閉装置、スイッチ キャビネット、Distrubution箱
概観
KYNシリーズ金属で被覆された取り外し可能な封じられたスイッチ キャビネット(短いのためのスイッチ キャビネットと呼ばれる)。それはシステムを区分する3.6-12Kv三相AC 50Hz単一の母線および単一の母線の力の受け入れおよび配分のために適当です。それに回路を制御し、保護し、そして監視することの機能があります。
条件を使用して:
1. 概要の温度:+40、-5以下よりないに。等しいTemperature35。
2. 1000Mより高度の高さない上の
3. 親類Humidity=90% (+25)
4. 8度上の地震の頻度ない
5. 塵、火、腐食または他の危ない項目なし
技術的な変数
技術特性 | ||||
評価される電圧 | kV | 12 | 17.5 | 24 |
評価される力頻度抵抗電圧 | kV | 28 | 38 | 65 |
評価される電光衝動抵抗電圧 | kVのピーク | 75 | 95 | 125 |
評価される短い時間の抵抗の流れ- 3s | kaまで | 40 | 40 | 31.5 |
評価されるピーク抵抗の流れ | kaまで | 100/125 | 100/125 | 80 |
内部アークの分類IAC A FL (R) - 1s | kaまで | 40 | 40 | 31.5 |
評価される頻度 | Hz | 50/60 | ||
評価される流れ - 母線 - C.B.のキュービクル - 接触器のキュービクル |
kaまで |
3,150/4,000* 3,150/4,000* 400 |
3,150/4,000* 3,150/4,000* - |
2,500 2,500 - |
保護のある程度 | IP3XかIP4X | |||
標準 | IEC | |||
キュービクルのタイプ(接触器/真空またはSF6遮断器)、評価される流れおよび電圧による次元。 | ||||
幅 | mm | 800から1000から | ||
高さ | mm | 2,300 (2200) | ||
深さ | mm | 1,500to 1,660から |
