| 構造: | プルアウト封じられたタイプ | 定格電圧: | 3.6KV、7.2KV、12kV |
|---|---|---|---|
| 主要なbusuarの評価される流れ: | 630~4000A | 主要なループ抵抗: | ≤400 |
| ハイライト: | GIは絶縁された開閉装置にガスを供給します,中間の電圧開閉装置 |
||

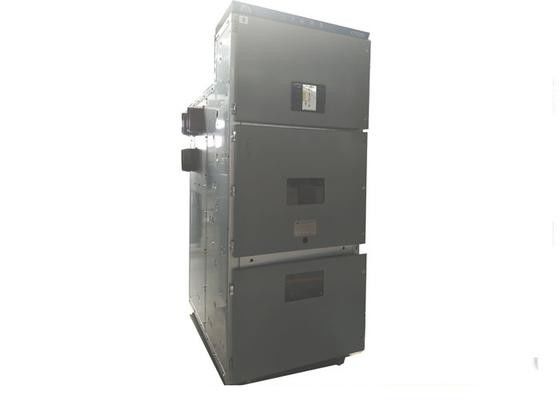

覆われた屋内取り外し可能なACメタl-および金属は開閉装置を囲みました
概観
送電および配給統制装置として、KYN28A-12屋内取り外し可能なAC金属で被覆された、金属封じられた開閉装置は高度で12kV三相AC 50Hz電力網のために適していませんの1000m以下。
製品の機能
（1）ボディ構造は繰り返された端力を経たAI Znめっきされた鋼板と接続されます。
（2）すべての装置はキャビネット ドアが閉鎖しているとき作動させることができます。
（3雑貨を防ぐために）キャビネット ハウジングは十分に密封され、害虫および保護程度はIP4Xです。その上、手車コンパートメント、母線コンパートメント、ケーブル コンパートメントおよびリレー器械コンパートメントの保護程度はIP2Xです。
（4）簡単で、有効な錠はmisoperationを防ぐことができます。完全な「5反」連結装置は装置オペレータに信頼できる安全保護を提供します。
（5）遮断器は交換可能な手車とかなり簡単な方法で取り替えることができます。VT19および輸入されたVD4真空の遮断器は提供されます。
（6）高圧コンパートメントの真空の遮断器そして操作メカニズムは少し維持しか必要としません。
スペースを節約するために（7）キャビネットは壁に対して取付けることができます。
（8）二次ラインは接続し易い大型の配線管で留まります。

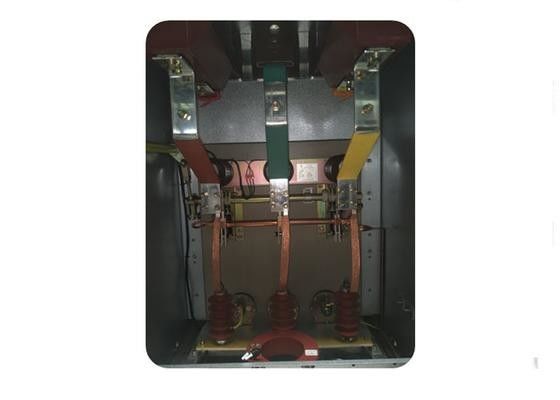

（9）中間セットの構造は複数のケーブルに接続されるケーブル コンパートメントに大きいスペースを提供します。
（10）ケーブル コンパートメントの取付けはパネルの点検窓を通して容易に観察することができます。
（11）ケーブル コンパートメントおよび二次器械コンパートメントはキャビネットが付いているよい接触が付いている母線を基づかせていることと独自に合います。
技術的な変数
| いいえ。 | 項目 | 単位 | 変数 | |
| 1 | 評価される電圧 | kV | 3.6、7.2、12 | |
| 2 | 評価される流れ | A | 630,1250,1600,2000,2500,3150,4000 | |
| 3 | 評価されるパワー頻度短時間の抵抗電圧 | 段階への段階、地球への段階 | kV | 42 |
| 間隔の隔離 | kV | 48 | ||
| 4 | 評価される電光衝動抵抗電圧 | 段階への段階、地球への段階 | kV | 75 |
| 間隔の隔離 | kV | 85 | ||
| 5 | 評価される動的流れ（ピーク） | ka | 40,50,63,80,100,125,130 | |
| 6 | 評価される短時間の抵抗の流れ（4sの事実上の価値） | ka | 16,20,25,31.5、40,50 | |
| 7 | 評価される頻度 | Hz | 50 | |
| 8 | 流れを壊す評価される短絡の時の破損 | 時 | 30 | |
| 9 | 評価される熱時間 | s | 4 | |
| 10 | 機械生命 | 時 | 30000 | |
| 11 | 全体寸法（幅の×Heightの×Depth） | mm |
800(1000) ×2300の×1500（1600/1700） |
|
