| 構造: | プルアウト封じられたタイプ | 定格電圧: | 3.6、7.2、12kV |
|---|---|---|---|
| 主要なbusuarの評価される流れ: | 630~4000A | 主要なループ抵抗: | ≤400 |
| ハイライト: | GIは絶縁された開閉装置にガスを供給します,中間の電圧開閉装置 |
||

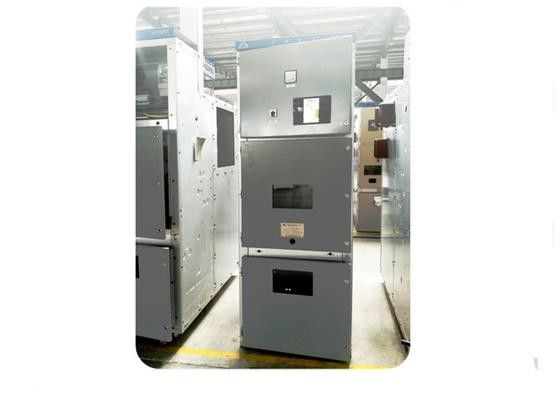

12KV中間の台紙の電力の配分AC開閉装置
概観
KYN28A-12Seiries屋内AC金属の覆われた開閉装置/キャビネット。それは三相ACによって評価される電圧12KVの評価される頻度50Hzパワー系統のために適しています受け取り、電気エネルギーを配り、回路を制御し、保護し、監視するために。
標準に合って下さい:GB3906-97 3-35KV AC金属封じられた開閉装置、GB11022-89高圧開閉装置概要の技術的な状態、IEC298 （1kvおよび50kvの上の評価される電圧の1990年の） AC金属封じられた開閉装置および制御装置またはそれ以下に。
適用
12KVプルアウト封じられた開閉装置はパワー系統の発電所で主に、小型および中型の発電機、産業および鉱山企業および大型の高圧モーターの制御、保護およびモニターを実行するために受け取る、送電および開始力のために二次サブステーション使用されます。
変数
|
いいえ。 |
項目 |
単位 |
変数 |
|
|
1 |
評価される電圧 |
KV |
12 |
|
|
2 |
主要な母線の評価される流れ |
A |
630 |
|
|
3 |
評価される流れ |
A |
630 |
|
|
4 |
評価される頻度 |
HZ |
50 |
|
|
5 |
評価される短時間の抵抗の流れ |
KA |
20 |
|
|
6 |
評価される短い時間の絶え間ない時間 |
S |
4 |
|
|
7 |
評価されるピーク抵抗の流れ |
KA |
50/125 |
|
|
8 |
流れを作る評価される短絡 |
KA |
50 |
|
|
9 |
流れを壊す評価される活動的な負荷 |
A |
630 |
|
|
10 |
流れを壊す評価される閉じたループ |
A |
630 |
|
|
11 |
評価されるケーブル充満破損の流れ |
A |
10 |
|
|
12 |
評価される接地スイッチ |
KA |
20 |
|
|
13 |
スイッチを評価される基づかせています |
S |
4 |
|
|
14 |
スイッチを評価される基づかせています |
KA |
50 |
|
|
15 |
評価の絶縁材のレベル |
1min力 |
KV |
（段階に地面を段階的に行なう段階） 42; |
|
電光衝動 |
KV |
（段階に地面を段階的に行なう段階） 75; |
||
|
16 |
主要なループ抵抗 |
≤400 |
||
|
17 |
機械生命 |
負荷スイッチ |
時間 |
5000 |
|
接地スイッチ |
時間 |
2000年 |
||
|
18 |
補助されたループ1min力 |
KV |
2 |
|
|
19 |
SF6評価されるガス圧力 |
Mpa |
0.04 |
|
|
20 |
SF6ガスの年次漏出率 |
1% |
||
|
21 |
保護等級 |
IP4X |
||
