評価される高圧: | 40.5kV | 評価される低電圧: | 0.54V |
---|---|---|---|
評価される容量: | 1000kva | フレーム: | チャネルの鋼鉄、角度の鋼鉄 |
変圧器: | オイル浸された変圧器 | 定格電流: | 1600~3300 |
ハイライト: | 包まれた変圧器のサブステーション,電力配分のサブステーション |

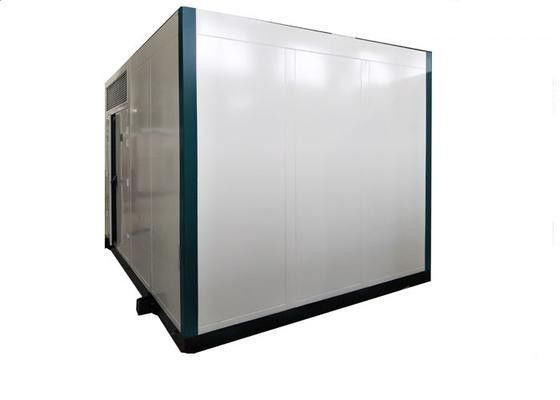

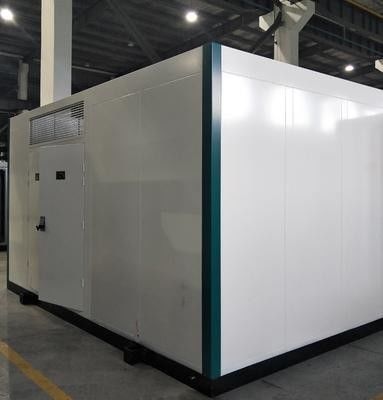

40.5KV 35KV PVの発電、Prefbricatedスペシャルのサブステーション
概観
YBT13シリーズPVの特別なサブステーションは新しい出現、密集した構造、信頼できる性能、容易な維持、等がある光起電生成の要求に応じるためです。
サービス状態:
1. 高度:≤ 3000m (海水位の上で)
2. 周囲温度:最高。40C最少-25C
>>最高。月例平均温度:≤ 35C
>>最高。年次平均温度:≤ 25C
3. 相対湿度:毎日の平均のvalue≤ 95%の月例平均value≤ 90%
4. 最高。毎日の温度差:25C
5. 日光の強度:0.1W/CM2 (風速0.5M/S);
6. 屋外の風速:≤ 35m/s;
7. 汚染の等級:等級III;
8. 雨証拠の等級:等級3;
9. 設置点の勾配は3°より多くではないです;
10. 反地震の能力:地上の表面の横の加速は0.2gです
地上の表面の縦加速は0.1gです;
11. 設置点:点は火/爆発の危険/深刻な汚染/化学薬品を持っていなければ
腐食および絶妙な振動。
****の顧客は製造業者とサービス状態が上でと異なっていれば交渉するべきです
変数:
評価される電圧 | 40.5 kV | |||||||||
評価される頻度 | Hz | 50 | ||||||||
評価される主要な母線の流れ | A | 630 | 1250 | |||||||
Phases/to間の地球への1min評価される力頻度抵抗電圧は、ギャップを開けます | kV | 95/118 | ||||||||
Phases/to間の地球への電光衝動抵抗電圧は、ギャップを開けます | kV | 185/215 | ||||||||
評価される短時間の抵抗の流れ | kA/s |
20/2年 |
||||||||
評価されるピーク抵抗の流れ | ka | 50 | 63 | |||||||
流れを作る評価される短絡 | ka | 31.5 | 63 | |||||||
流れを壊す評価される短絡 | ka | 31.5 | 25 | |||||||
LVの単位 | 評価される電圧 | V | 690 |
|
||||||
評価される主要な回路電流 | 1600~3300 | |||||||||
A | ||||||||||
容量を壊す評価される限界の短絡 | ka | 50 | ||||||||
容量を壊す評価される操作の短絡 | ka | 40 | ||||||||
評価される短時間の抵抗の流れ | kA/1s | 40 | ||||||||
変圧器の単位 | 評価される容量 | KVA | 1600~5500 | |||||||
抵抗の電圧 | % | 4;4.5 | ||||||||
叩く範囲 | % | ±2X2.5;±5 | ||||||||
接続されたグループ | Y、yn0;D、yn11 | |||||||||
エンクロージャ | 保護のある程度 | HV部屋 | IP33 | |||||||
LV部屋 | IP33 | |||||||||
変圧器部屋 | IP23 | |||||||||
騒音レベル | dB | ≤55 |
