定格電圧: | 12KV | 高度: | 1まで、海水位の上の000m |
---|---|---|---|
定格電流: | 630 A | 周波数: | 50 の Hz |
ハイライト: | 高圧真空の遮断器,hvの遮断器 |

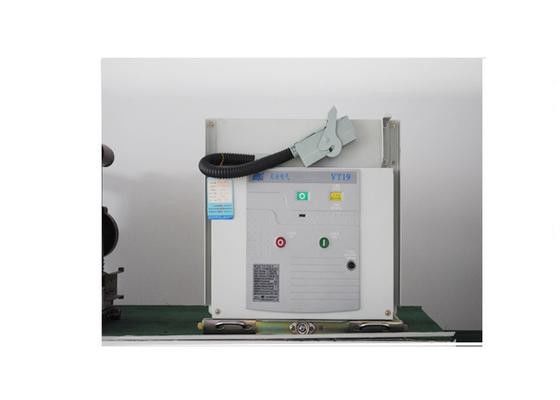

12kvによって密封される構成された高圧AC屋内真空回路のビーカー
ニンポーTIANAN (グループ) CO.、株式会社。
概要
VT19-12屋内HVの真空の遮断器は50HZ、12kVの三相AC電気システムで使用されます。それは炭鉱会社、力の工場およびサブステーションで制御および保護部として使用されます。特別な利点のために、それは頻繁に評価される流れまたは多数の破損の短絡の流れの下の操作場所のためにまた適しています。
遮断器はある国民の標準によってそして国際的な相対的な標準、GB1984のような、GB/T11022、DL/T403およびIEC62271、等識別されます。それにトラック部か固定設置部として使用される信頼できるロッケージがあります。
2.Service状態
通常状態
周囲温度+40℃~-15℃
包囲された湿気の毎日の平均の相対湿度≤95%
毎日の平均の流れ圧力≤2.2 ⅹ 10-3 MPa
月例平均相対湿度≤90%
月例平均流れ圧力≤1.8 ⅹ 10-3 Mpa
高度≤1000m
地震のある程度 <8>
場所に水、火の商品および爆発の商品、化学商品および深刻な震動がありません。
特別条項
ユーザーは特別な条件があったら、製造およびユーザーによって交渉して下さい。
12KV遮断器の主要な変数
評価される電圧 | 12kV | ||||
評価される頻度 | 50Hz | ||||
照明衝動抵抗電圧(地球への段階、段階間で) /isolatedの評価されるひび | (75)/85kV (ピーク値) | ||||
1min力の抵抗電圧(地球への段階、段階間で) /isolatedの評価されるひび | (42)/48kV (r. m. s) | ||||
評価される操作順序 | O 0.3s CO 180s CO | ||||
評価される流れ(a) | 630,1250 | 1250~3150 | 1250~3150 | 3150,4000 | |
流れ(r. m. sのka)を壊す評価される短絡 | 20/25 | 31.5 | 40 | 50 | |
流れ(ピーク値、ka)を作る評価される短絡 | 50/63 | 80 | 100 | 125 | |
現在の評価される短い時間の抵抗/短絡の連続的な時間(kA/s) | 20,25/4 | 31.5/4 | 40/4 | 50/4 | |
評価されるピーク抵抗の流れ(ka) | 50/63 | 80 | 100 | 125 | |
壊します評価される短絡の流れ(時)の時を | 30 | 30 | 30 | 20 | |
機械持続期間(時) | 20000 | 20000 | 10000 | 10000 | |
重量(kg) | 固定タイプ | ≤200 | |||
トラックのタイプ | ≤250 |
