| 高度: | 海水位の上の3,000mまで | 定格電流: | 2000A |
|---|---|---|---|
| 評価される短い時間の絶え間ない時間: | 4 S | 定格電圧: | 40.5kV |
| ハイライト: | 屋内真空遮断器,高圧真空の遮断器 |
||

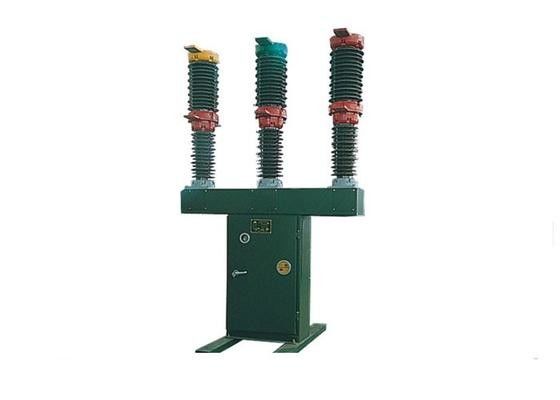

SF6で満ちている屋外HVの磁器の支柱のタイプ真空の遮断器
概観
ZW30-40.5/2000-31.5屋外HVの真空の遮断器が（以下ZW30-40.5と言われる）頻繁な操作の仕事場で接続の遮断器として使用することができる評価される電圧40.5KV、評価される流れ2000Aおよび三相AC 50Hz産業およびミネラル企業の装置を、発電所およびサブステーションが付いているパワー系統で保護するのに使用することができます。
このプロダクトはGB1984-89 AC HVの遮断器、IEC56 HV AC遮断器の標準におよびJB3385-1996 3.6-40.5KV屋内AC HVの真空の遮断器従います。
変数
| いいえ。 | 名前 | 単位 | 価値 | ||
| 1 | 評価される電圧 | kV | 40.5 | ||
| 2 | 評価される絶縁材のレベル | 1min力頻度抵抗電圧 | 乾燥したテスト（ひび、地球への段階に段階、） | 95* | |
| ぬれたテスト（地球、外的な絶縁材に） | 80* | ||||
| 電光衝動抵抗電圧（ピーク） | 185* | ||||
| 3 | 評価される流れ | A | 2000年 | ||
| 4 | 流れを壊す評価される短絡 | ka | 31.5 | ||
| 5 | 評価される短時間の作成流れ（ピーク） | 80 | |||
| 6 | 評価される操作順序 | 0-0.3sCO ** - 180s CO ** | |||
| 7 | 評価される異相破損の流れ | ka | 8 | ||
| 8 | 流れを壊す評価される単一のコンデンサー銀行 | A | 630 | ||
| 9 | 短絡の評価される持続期間 | s | 4 | ||
| 10 | 現在の破損の時を壊す評価される短絡 | 時間 | 20 | ||
| 11 | アークの時間 | 氏 | <20> | ||
| 12 | 総破損の時間 | 氏 | ≤85 | ||
| 13 | 機械持久力（CO） | 時間 | 10000 | ||
| 14 | 評価されるガス満たされた圧力 | TD40.5With2000 31.5 （K）が掃除機をかけるときSF6で満ちることは部屋を消すアーク使用されます | Mpa | 0.02 （20℃） | |
| TD40.5With2000 31.5 （K）が掃除機をかけるとき乾いた空気か高い純度窒素で満ちることは部屋を消すアーク使用されます | |||||
| 15 | 年次ガスの漏出率 | % | ≤1 | ||
| 16 | 真空のアークの部屋の真空のある程度 | 工場アークの部屋新しから | Pa | ≤1.33X10-3 | |
| 20年の貯蔵期間 | < 6="">-2 | ||||
