商品の詳細:
お支払配送条件:
|
特別条項: | 顧客によって決まります | タップ切換器: | 出力電圧を調整して下さい |
---|---|---|---|
環境: | 屋外 | 変圧器: | オイル変圧器 |
評価される頻度: | 50 | 高度: | <1> |
ハイライト: | 電力配分のサブステーション,包まれた変圧器のサブステーション |

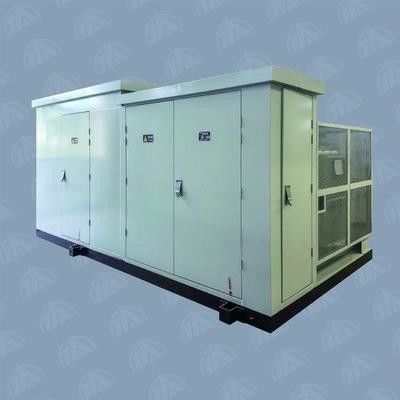

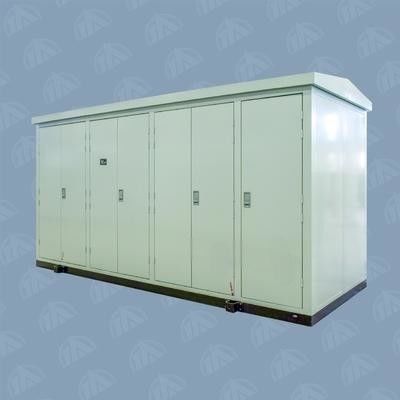

風力/PVは変圧器のサブステーション/電力配分のサブステーション包みました
概観:
YBT13シリーズPVはおよび風力の私達の会社によって特別なサブステーション風力の要求に応じるために研究され、光起電生成は、プロダクト新しい出現、密集した構造、信頼できる性能、容易な維持、等があります。
特徴:
1. エンクロージャの構造
a. サブステーションのフレーム:チャネルの鋼鉄および角度の鋼鉄。
b. エンクロージャ材料: 冷間圧延された鋼板、ステンレス鋼の版、合成色の版またはアルミ合金の版。
c. 鋼板が各湾を隔離するのに使用され照明装置が装備されています。
d. 屋根:熱放射を効果的に防ぐ二重飾られた構造。
e. 変圧器部屋は開いたタイプおよび閉められていたタイプに分けられます。ラジエーターは閉鎖したタイプ構造に変圧器部屋の温度を制御するために自動空気排出装置が提供される別の部屋がある間、開いた構造のための見つけられた屋外です。
f. ハウジングのドア:よい達成できる低温のタイプ シーリング ストリップ効果を低温の環境の下で密封します。
g. サブステーションの表面のペンキは高温のベーキング ニスを紫外線から効果的に起こる低下を遅らせることができるように取扱われます。
2. HVの単位
1. HXGT16-40.5、XGT5-40.5およびHXGT10-40.5開閉装置である消費者の要求でさまざまな組合せを作って下さい。
2. FT16-40.5Rのタイプ負荷スイッチ ヒューズが装備されているHXGT16-40.5開閉装置は風力および光起電発電のためのスイッチを結合しました。
c. VT16-40.5遮断器が装備されているXGT5-40.5開閉装置。
d. 開閉装置に維持管理の安全を保障するmisoperationの防止のための完全な機能があります。
3. 変圧器の単位
a. 変圧器はS11タイプ オイル浸された変圧器をかSCB11乾式の変圧器使用します。
b. 自然な換気は変圧器部屋でよいですまたは変圧器部屋の温度は自動制御ファンが付いている風の枯渇によって下げることができます。
c. 柔らかい関係はクラッシュおよびオイルの漏出から効果的に変圧器のLVのブッシュを保護できる母線使用されます、とLVの側面のターミナルの間で。
4. LVの単位
a. LVの開閉装置の使用TANW1シリーズ スマートなCBおよびTANM1シリーズMCCB、またはCBは顧客の要求で指名製造業者によって作り出しました。
b. Curtainedの機構はユーザーの要求に従って設計することができます。
5. 配電網のオートメーションの単位
a. 自動端末装置は考察にの風力のサブステーションの操作のための厳しい環境を運んだ後TiananのグループからのTA-D20タイプ、設計最大限に活用されましたです。
b. プロダクトに二重繊維光学のリング ネットワークの周囲温度、コミュニケーション機能、反干渉の強い能力、耐震性を、防止湿気および反雷合わせる、強い機能が、また低い電力の損失あります。
c. プロダクトに測定制御の機能が、非電池の保護およびデータ処理ありま、警報およびabnormity検出およびコミュニケーション監視します。
6. 力のための無停電電源装置スペシャル
a. サブステーションはTiananのグループ作り出される風力のための設置済みTA-UP01/TA-UP02無停電電源装置スペシャルです。
b. プロダクトに環境を合わせる強い機能がありましたりstabilivoltに衝撃および干渉および広範囲抵抗します。
Parametres:
項目 |
単位 |
変数 |
|
|
||
---|---|---|---|---|---|---|
HVの単位 | タイプを転換して下さい | 結合された電気器具 | 遮断器 | |||
評価される電圧 | kV | 40.5 | 40.5 | |||
評価される頻度 | Hz | 50 | 50 | |||
評価される主要な母線の流れ | A | 630 | 1250 | |||
Phases/to間の地球への1min評価される力頻度抵抗電圧は、ギャップを開けます | kV | 95/118 | 95/118 | |||
Phases/to間の地球への電光衝動抵抗電圧は、ギャップを開けます | kV | 185/215 | 185/215 | |||
評価される短時間の抵抗の流れ | kA/s | 20/2年 | 25/4 | |||
評価されるピーク抵抗の流れ | ka | 50 | 63 | |||
流れを作る評価される短絡 | ka | 31.5 | 63 | |||
流れを壊す評価される短絡 | ka | 31.5 | 25 | |||
LVの単位 | 評価される電圧 | V | 690 | |||
評価される主要な回路電流 | A | 1600~3300 | ||||
容量を壊す評価される限界の短絡 | ka | 50 | ||||
容量を壊す評価される操作の短絡 | ka | 40 | ||||
評価される短時間の抵抗の流れ | kA/1s | 40 | ||||
変圧器の単位 | 評価される容量 | KVA | 1600~5500 | |||
抵抗の電圧 | % | 4;4.5 | ||||
叩く範囲 | % | ±2X2.5;±5 | ||||
接続されたグループ | Y、yn0;D、yn11 | |||||
エンクロージャ | 保護のある程度 | HV部屋 | IP33 | |||
LV部屋 | IP33 | |||||
変圧器部屋 | IP23 | |||||
騒音レベル | dB | ≤55 |
